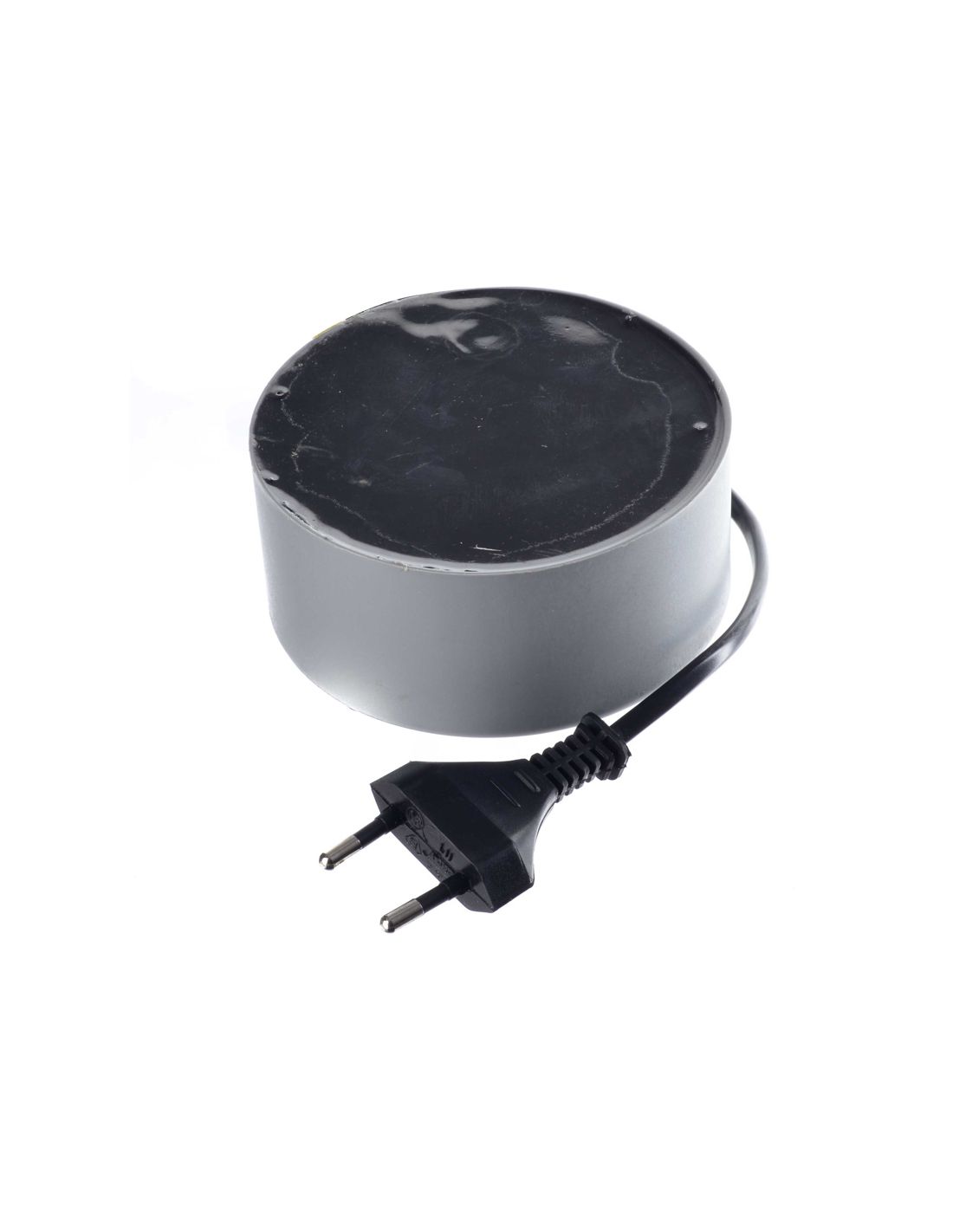

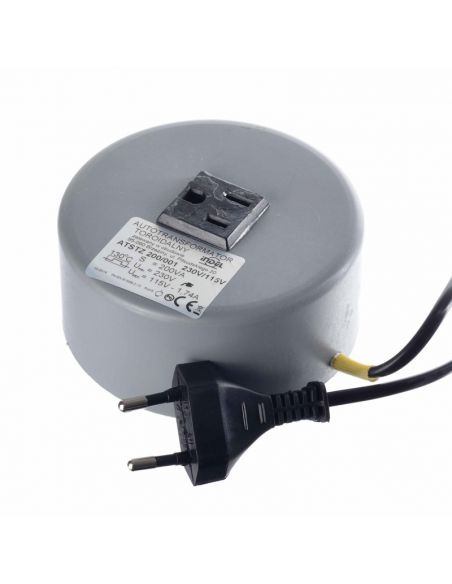

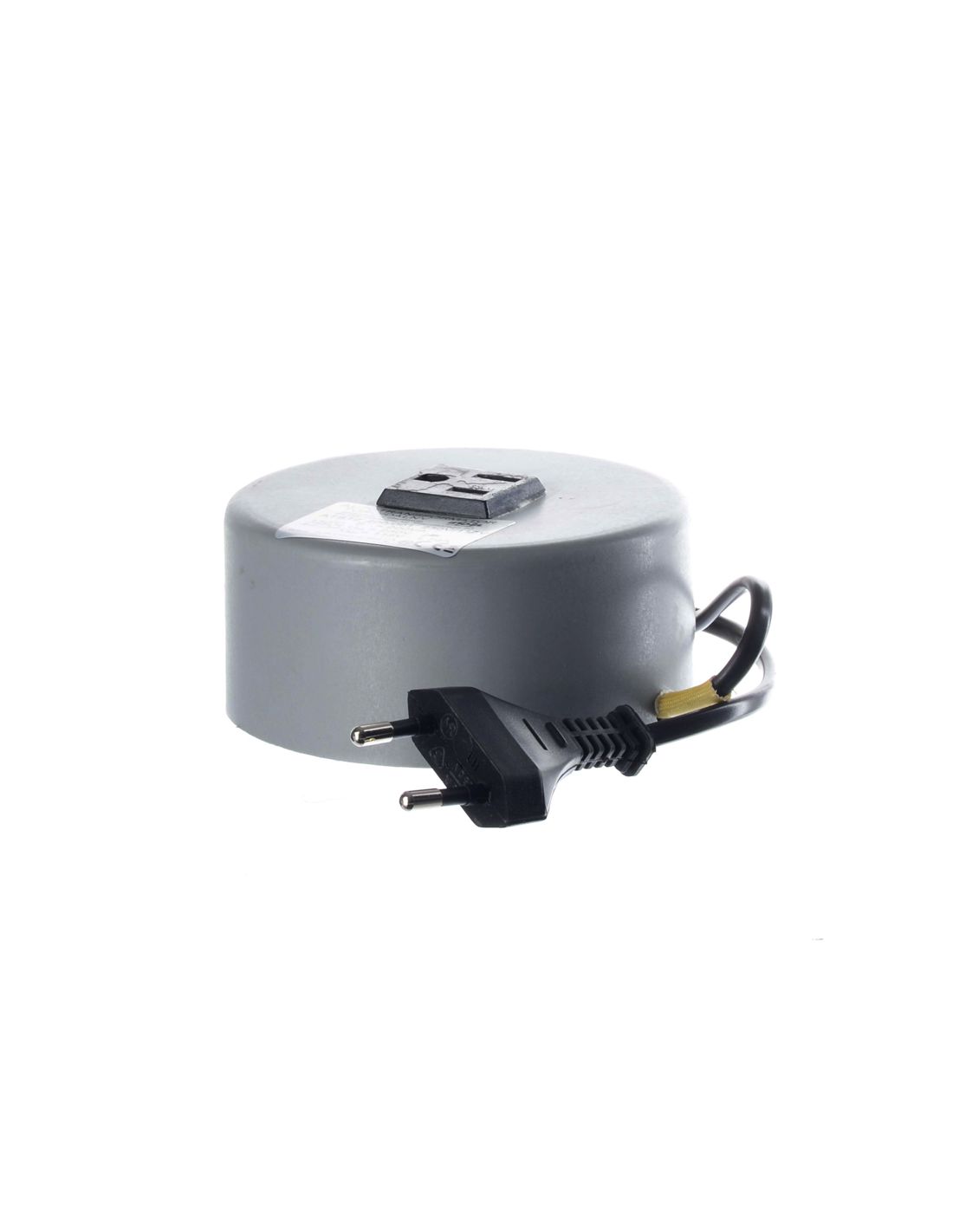

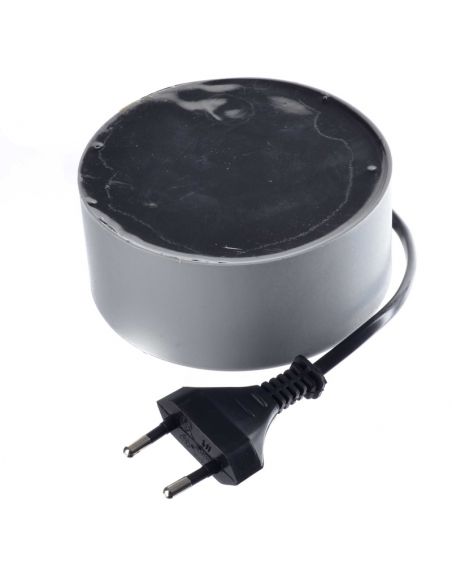

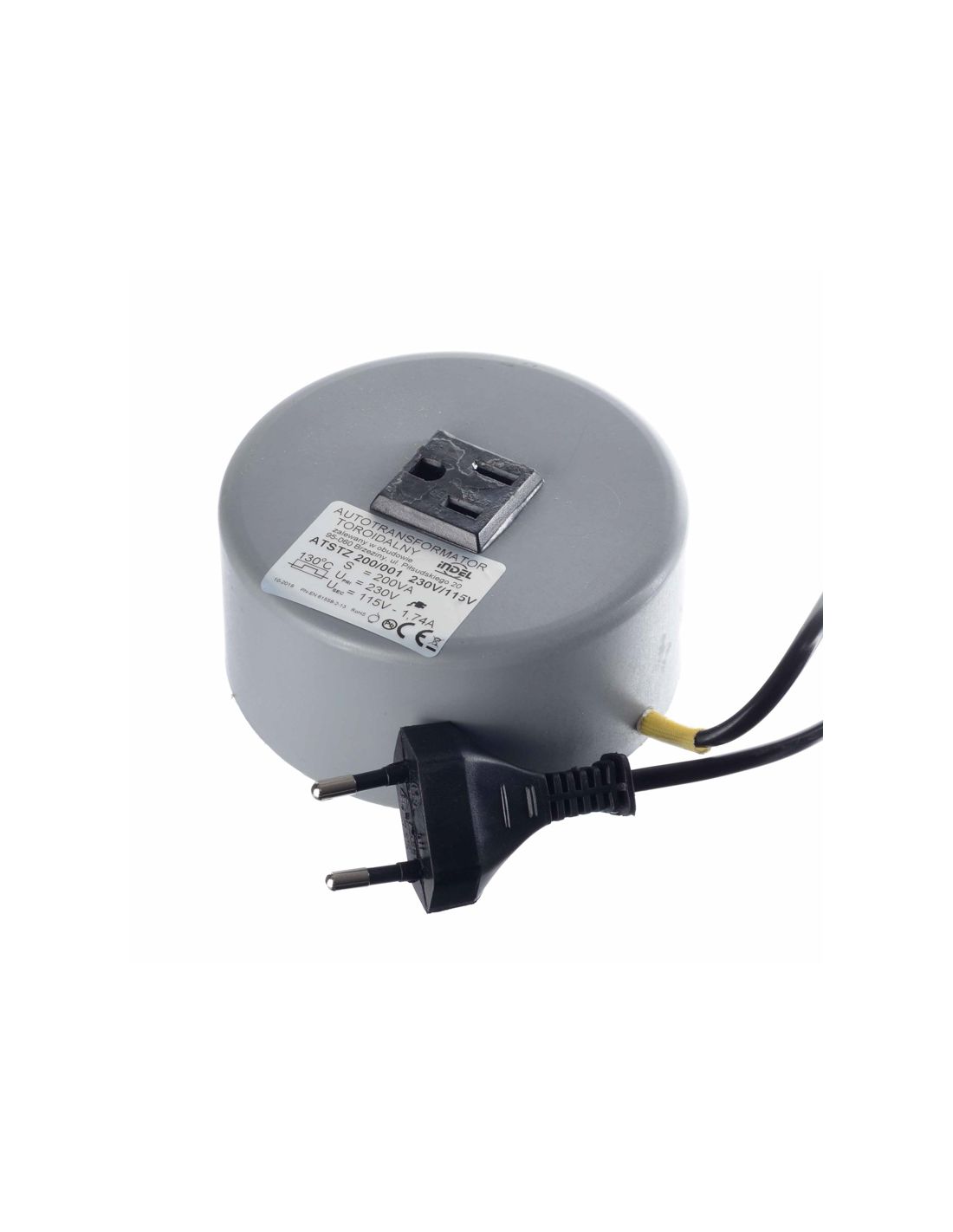

ATSTZ 200 230V/115V BEZ UZIEMIENIA

ATSTZ 200 230V/115V BEZ UZIEMIENIA

Seria autotransformatorów sieciowych ze stałymi odczepami wykonanych na rdzeniach toroidalnych w obudowach zalanych żywicą. Odporne na wilgoć i agresywne czynniki zewnętrzne. Powszechnie stosowane w elektronice profesjonalnej i amatorskiej. Służą do wbudowania w układach zasilających urządzeń elektronicznych i elektroenergetycznych oraz po zamontowaniu w obudowach jako samodzielne urządzenia do zasilania sprzętu 230V / 115V. Produkowane w zakresie mocy: 50 - 600VA.

Ze wszystkich rodzajów transformatorów charakteryzują się najwyższą sprawnością do 98%, najmniejszymi stratami mocy, minimalnym prądem jałowym, najmniejszym rozproszeniem magnetycznym, małą masą i wymiarami, a także niewielką zmianą napięcia między stanem jałowym, a obciążenia. Ponadto dzięki ich bezkarkasowej budowie, praktycznie bez ograniczeń można kształtować gabaryty transformatorów.

Dane techniczne

• Typ rdzenia: toroidalny
• Napięcie pierwotne znamionowe: 230V
• Napięcia wtórne pod obciążeniem: 115V
• Prąd uzwojenia wtórnego: 1,74 A
• Rodzaj wejścia: PSu
• Wyjście: G115Vu
• Klasa cieplna: Ta 40B (temp. otoczenia 40ºC, izolacja klasy B 130ºC)
• Test izolacji: 4 kV / 60 s
• Klasa izolacji: II
• Normy: PN-EN 61558

Budowa:

• rdzeń toroidalny
• drut nawojowy miedziany z podwójną izolacją w klasie temperaturowej F lub H
• materiał izolacyjny estrofol
• zabezpieczenia - większość transformatorów jest nieodporna na zwarcie - należy stosować w obwodach PRI lub SEC wyłączniki termiczne, warystory, bezpieczniki topikowe
• sposób wyprowadzeń przewodami, listwami zaciskowymi lub innymi według uzgodnień
• elementy mocujące - uchwyty, otwór przechodzący przez środek obudowy
• estetyczna plastikowa obudowa, zalewa z żywicy hemoutwardzalnej niepalnej UL 94 VO
• istnieje możliwość zastosowania ekranowania uzwojeń
