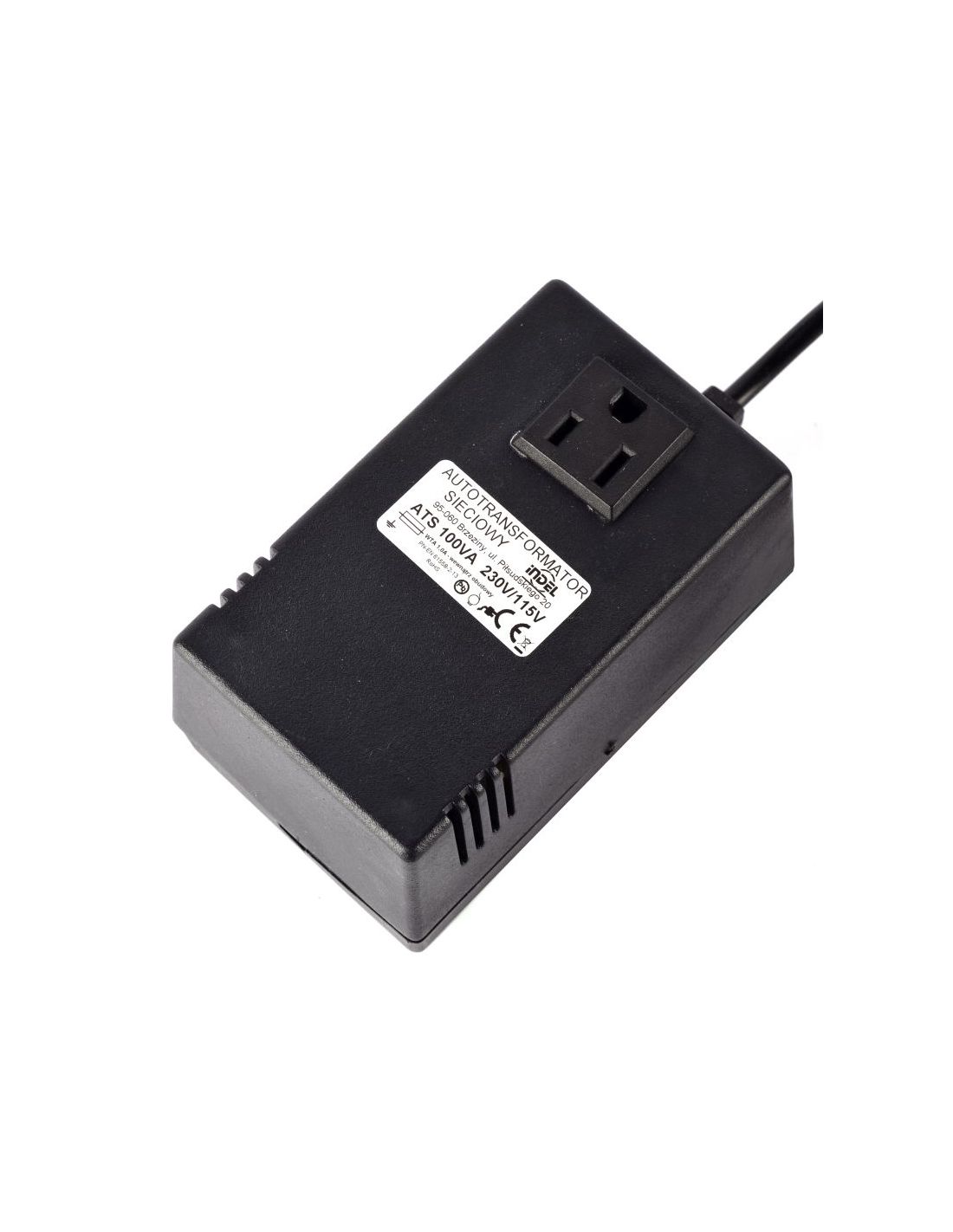

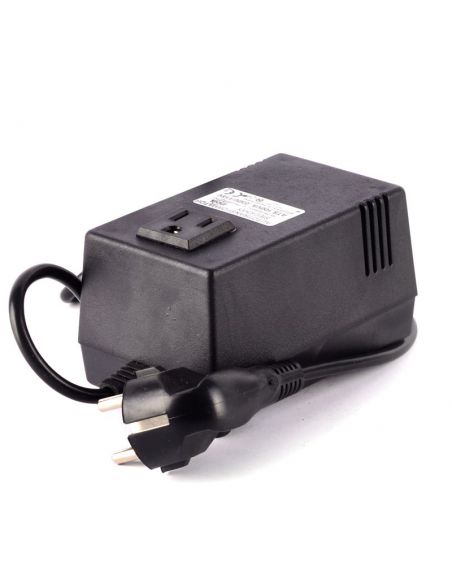

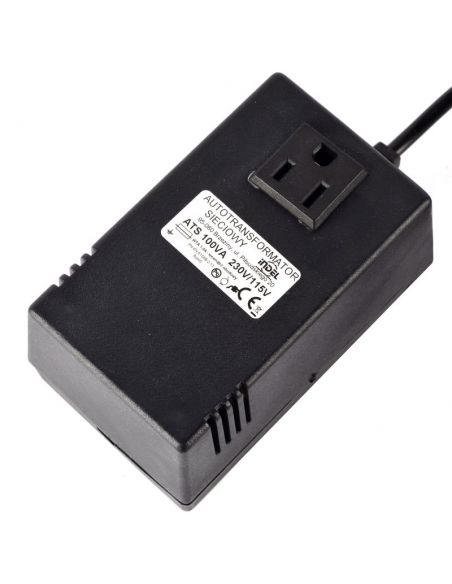

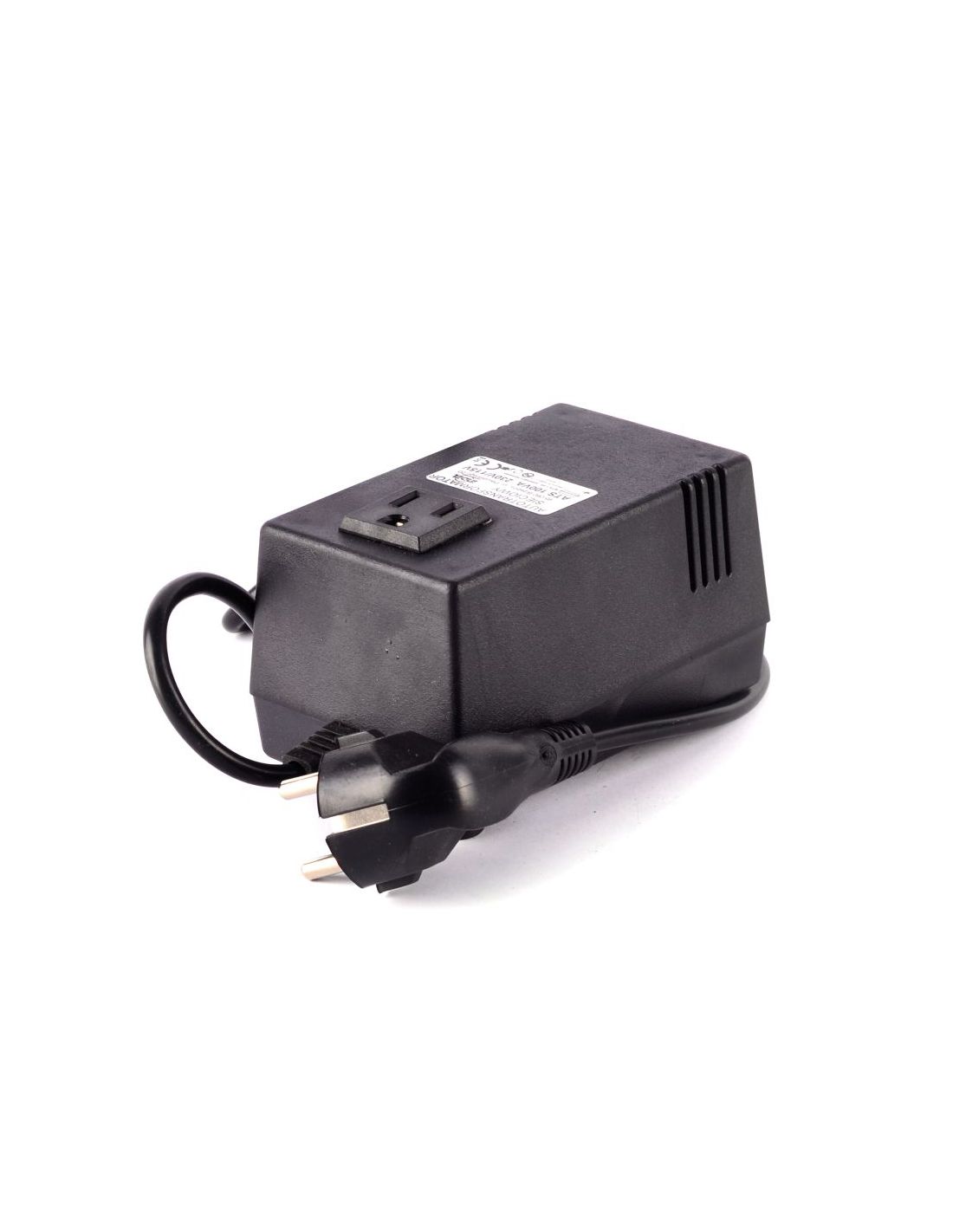

ATS 100 230V/115V Z UZIEMIENIEM

Seria autotransformatorów sieciowych wykonanych na rdzeniach kształtkowych EI. Przeznaczone głównie do wbudowania w układach zasilających urządzeń.  Produkowane w zakresie mocy: 2 - 500VA

Dane techniczne:

• Typ rdzenia: EI 66/33
• Napięcie pierwotne znamionowe: 230V
• Numery końcówek uzwojenia pierwotnego: A-C
• Napięcia wtórne pod obciążeniem: 115V
• Prąd uzwojenia wtórnego: 0,86A
• Numery końcówek uzwojenia wtórnego: B-C
• Typ końcówek: P
• Normy: PN-EN 61558

Budowa:

• rdzeń kształtkowy EI, LL lub zwijany cięty CP
• korpus dwukomorowy z przegrodą wykonany z poliamidu wzmocnionego włóknem szklanym
• drut nawojowy miedziany z pojedynczą lub podwójną izolacją w klasie temperaturowej B, F lub H
• materiał izolacyjny estrofol lub preszpan
• impregnat lakier elektroizolacyjny
• zabezpieczenia - większość transformatorów jest nieodporna na zwarcie - należy stosować w obwodach PRI lub SEC wyłączniki termiczne, warystory, bezpieczniki topikowe
• sposób wyprowadzeń końcówkami do druku, oczkowymi, przewodami, lub innymi według uzgodnień
• elementy mocujące - podstawy, obejmy, wsporniki, tulejki gwintowane, listwy mocujące itp.
• istnieje możliwość zastosowania ekranowania uzwojeń lub całego transformatora
