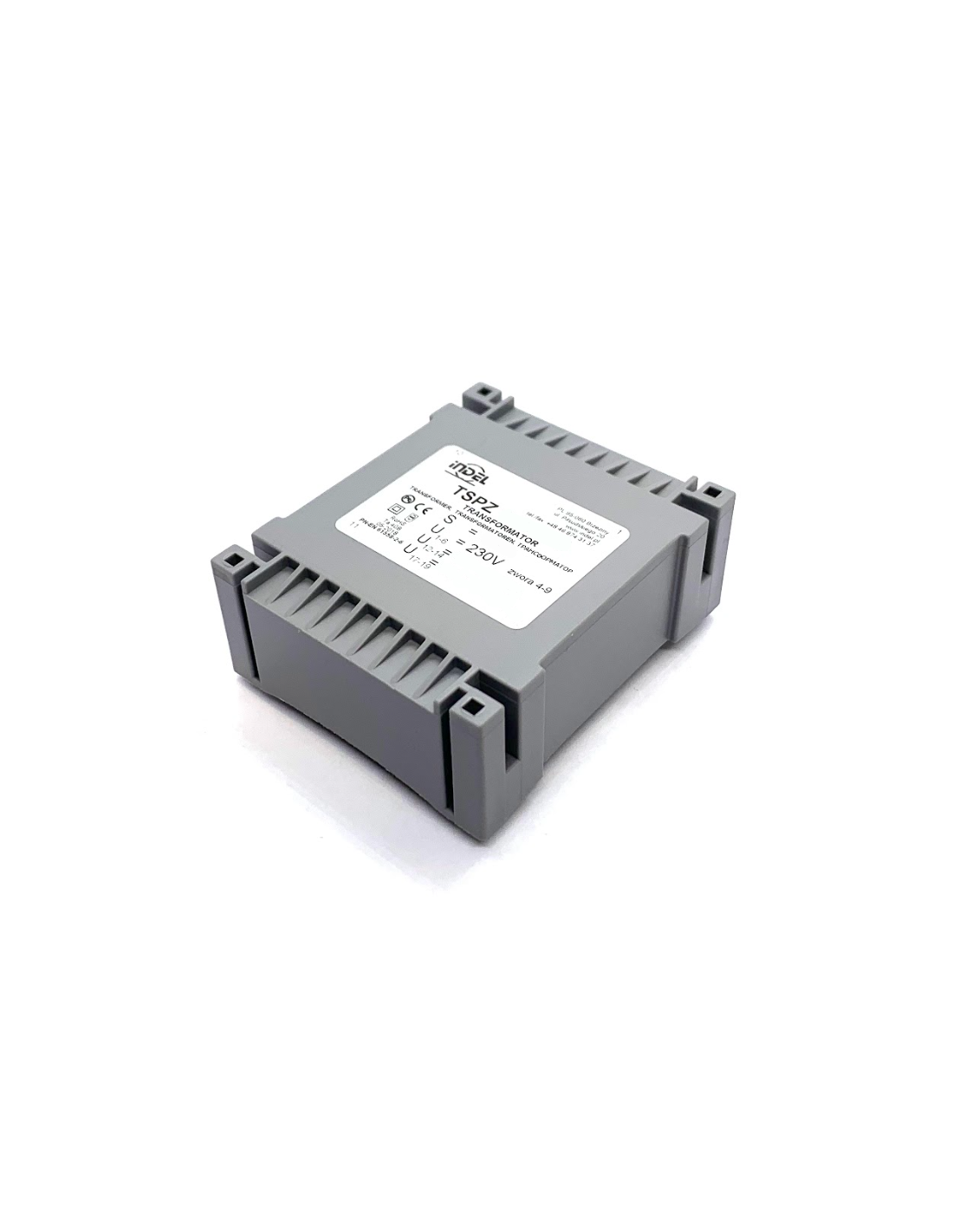

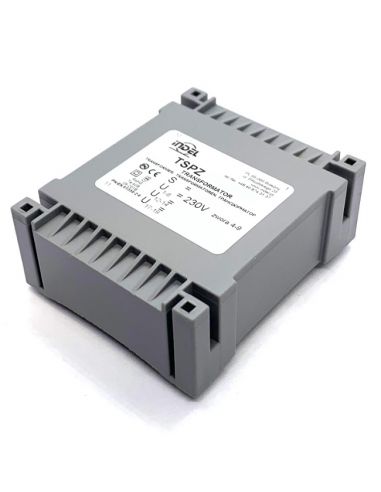

TSPZ - transformatory sieciowe do druku płaskie zalewane w obudowie
Seria transformatorów sieciowych na rdzeniach kształtkowych UI w obudowach zalewanych żywicą, ze standardowym wyprowadzeniem końcówek do montażu na płytkach drukowanych.
Stosowane w elektronice profesjonalnej. Służą do wbudowania w układach zasilających urządzeń elektronicznych i elektroenergetycznych.
Dodatkowym ich atutem jest estetyczna obudowa stanowiąca atrakcyjną formę zewnętrzną, która pozwala na większą ochronę mechaniczną. Hermetyczne zalanie żywicą powoduje, iż są odporne na wilgoć i agresywne czynniki zewnętrzne oraz co najważniejsze niewielka wysokość.
Produkowane w zakresie mocy: 1 - 30VA
Budowa:
- rdzeń kształtkowy EI, UI
- korpusy cewek z przegrodami wykonane z poliamidu wzmocnionego włóknem szklanym (TSZ), dwukomorowe z przegrodami wykonane z niepalnego poliamidu wzmocnionego włóknem szklanym UL 94 VO (TSPZ)
- drut nawojowy miedziany z pojedynczą lub podwójną izolacją w klasie temperaturowej B, F lub H
- zabezpieczenia - większość transformatorów jest nieodporna na zwarcie - należy stosować w obwodach PRI lub SEC wyłączniki termiczne, warystory, bezpieczniki topikowe
- sposób wyprowadzeń końcówkami do druku, przewodami, listwami zaciskowymi lub innymi według uzgodnień
- estetyczna plastikowa obudowa
- zalewa z żywicy hemoutwardzalnej niepalnej UL 94 VO
- elementy mocujące - uchwyty lub otwory w obudowie, z zamontowaną rączką mogą występować w wersji przenośnej
- istnieje możliwość zastosowania ekranowania uzwojeń
