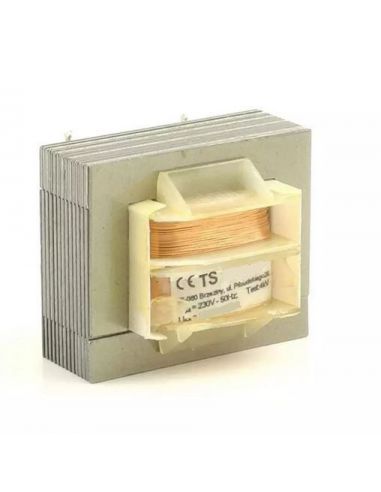

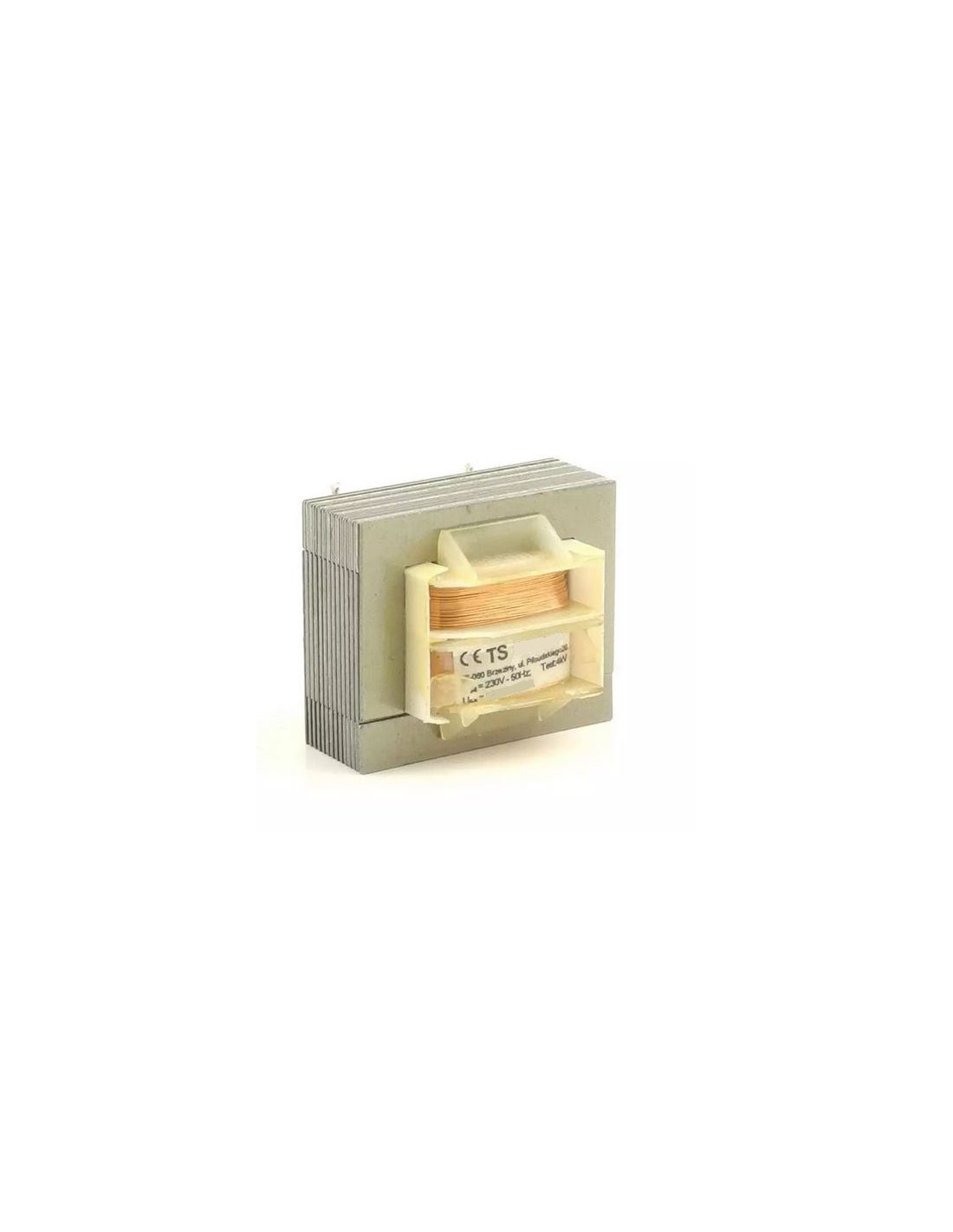

TS - transformatory sieciowe małej mocy
Seria transformatorów sieciowych wykonanych na rdzeniach kształtkowych EI, LL oraz zwijanych ciętych CP. Przeznaczone głównie do wbudowania w układach zasilających urządzeń elektronicznych.
Produkowane w zakresie mocy: 1 - 250VA
Budowa:
- rdzeń kształtkowy EI, LL lub zwijany cięty CP
- korpus dwukomorowy z przegrodą wykonany z poliamidu wzmocnionego włóknem szklanym
- drut nawojowy miedziany z pojedynczą lub podwójną izolacją w klasie temperaturowej B, F lub H
- materiał izolacyjny estrofol lub preszpan
- impregnat lakier elektroizolacyjny
- zabezpieczenia - większość transformatorów jest nieodporna na zwarcie - należy stosować w obwodach PRI lub SEC wyłączniki termiczne, warystory, bezpieczniki topikowe
- sposób wyprowadzeń końcówkami do druku, oczkowymi, przewodami, lub innymi według uzgodnień
- elementy mocujące - podstawy, obejmy, wsporniki, tulejki gwintowane, listwy mocujące itp.
- istnieje możliwość zastosowania ekranowania uzwojeń lub całego transformatora
