TST 20/006 2x14V-2x0.71A
zoom_in
  • TST 20/006 2x14V-2x0.71A
  • TST 20/006 2x14V-2x0.71A
keyboard_arrow_left keyboard_arrow_right
Wybrane cechy:
Napięcie wejściowe
230VAC
Napięcie wyjściowe
14+14VAC
Prąd wyjściowy
0.71+0.71A
Moc
20W
Typ konstrukcji
Toroidalny
Stopień ochrony
IP00
001-042
Cena [szt]: 57,99 zł
Brutto

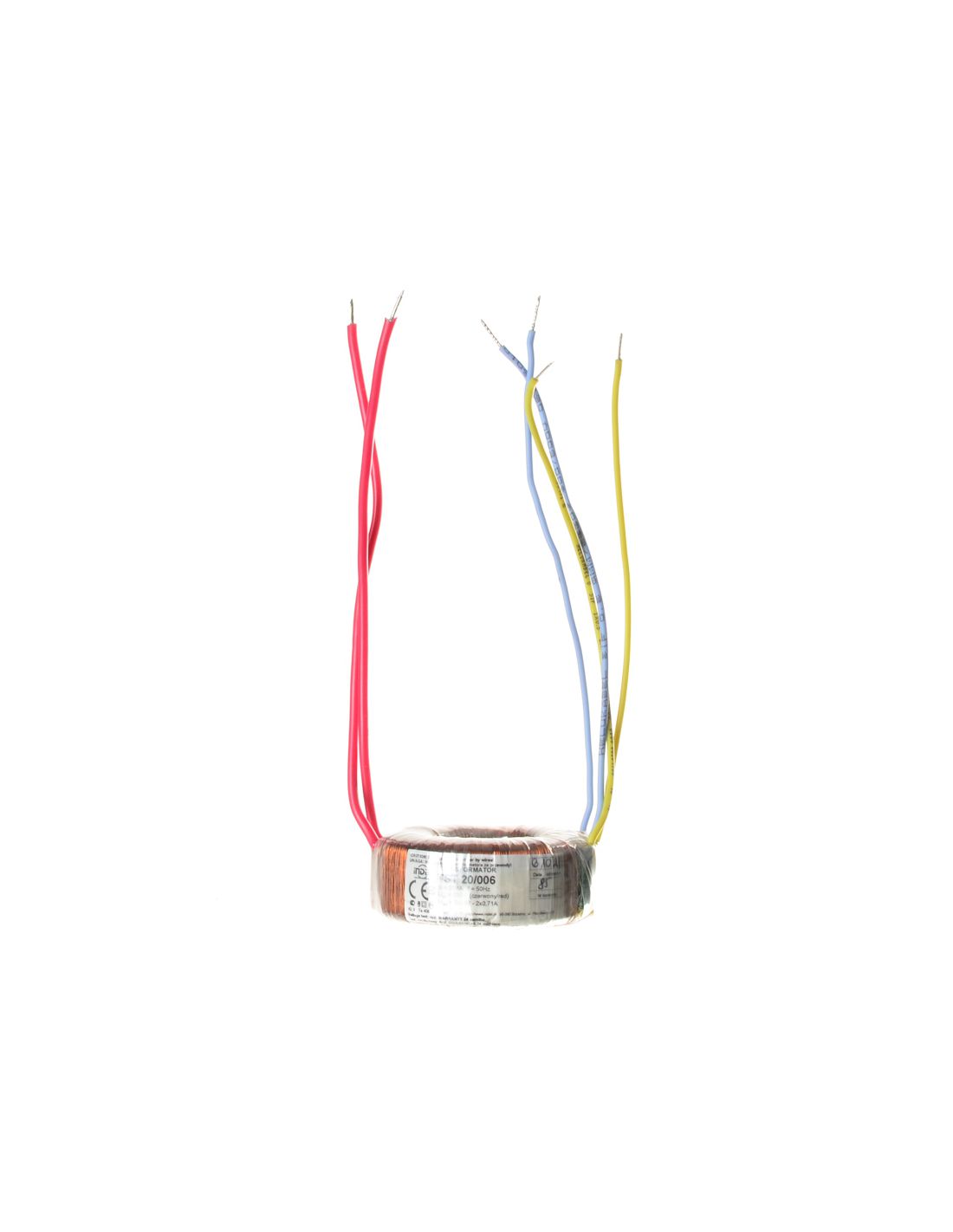

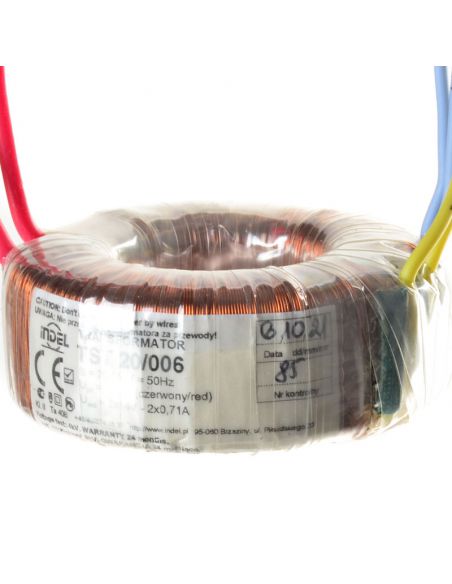

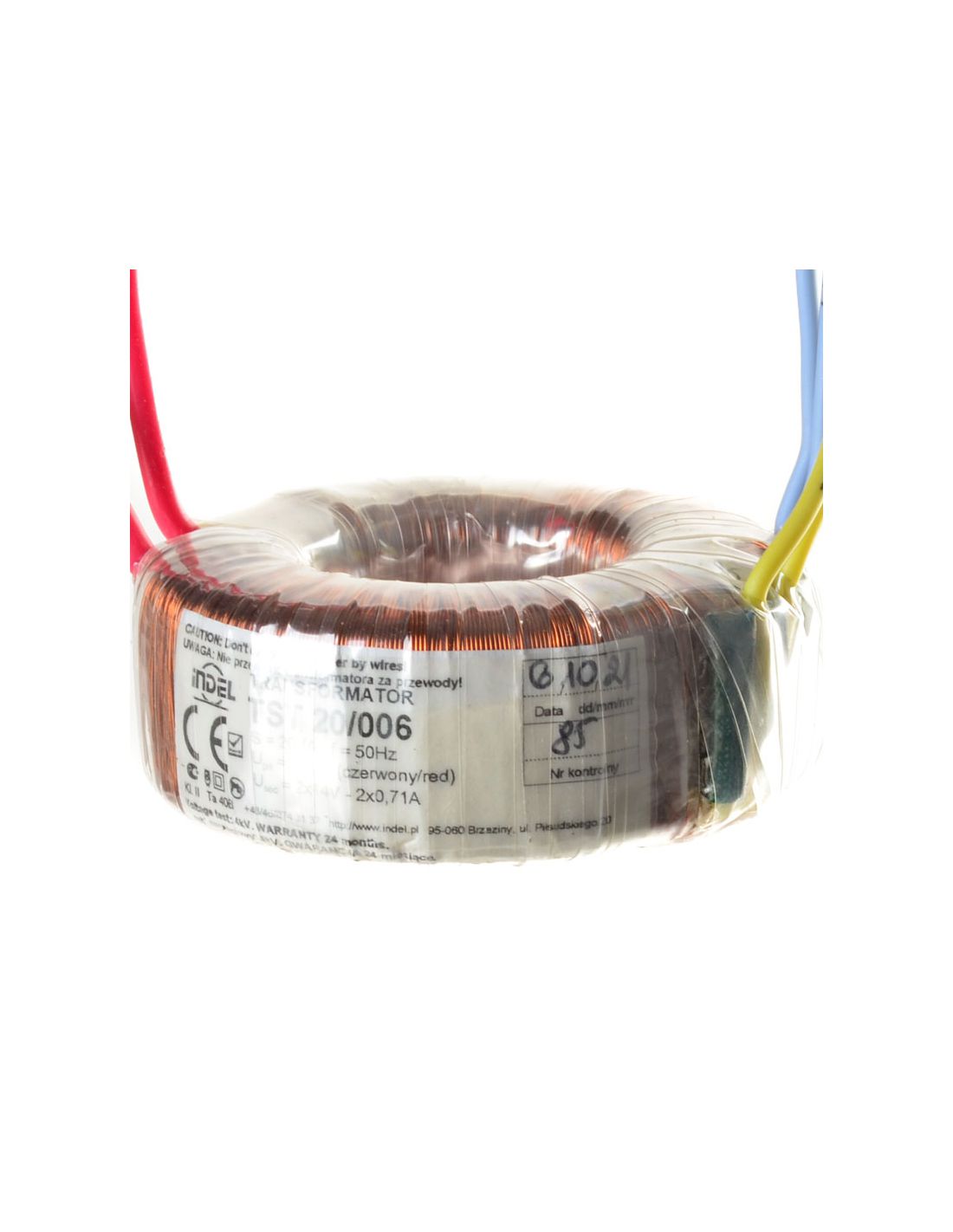

Transformator sieciowy TST o konstrukcji z rdzeniem toroidalnym.

Transformator toroidalny to transformator, który składa się z dwóch lub więcej nawiniętych uzwojeń na wspólnym rdzeniu o toroidalnym kształcie. W stosunku do transformatorów kształtkowych,  konstrukcja taka charakteryzuje się: mniejszymi stratami mocy, najmniejszym rozproszeniem magnetycznym, małą masą i wymiarami a także niewielką zmianą napięcia między stanem jałowym, a obciążenia, małą reaktancją rozproszenia jak również mniejszym poziomem hałasu. Ich prosta budowa daje dużą stabilność, niezawodność działania i umożliwia transformowanie dużych mocy.

Dane techniczne:

  • uzwojenia nawinięte drutem miedzianym z podwójną izolacją w klasie temperaturowej F lub H
  • izolacja z estrofolu

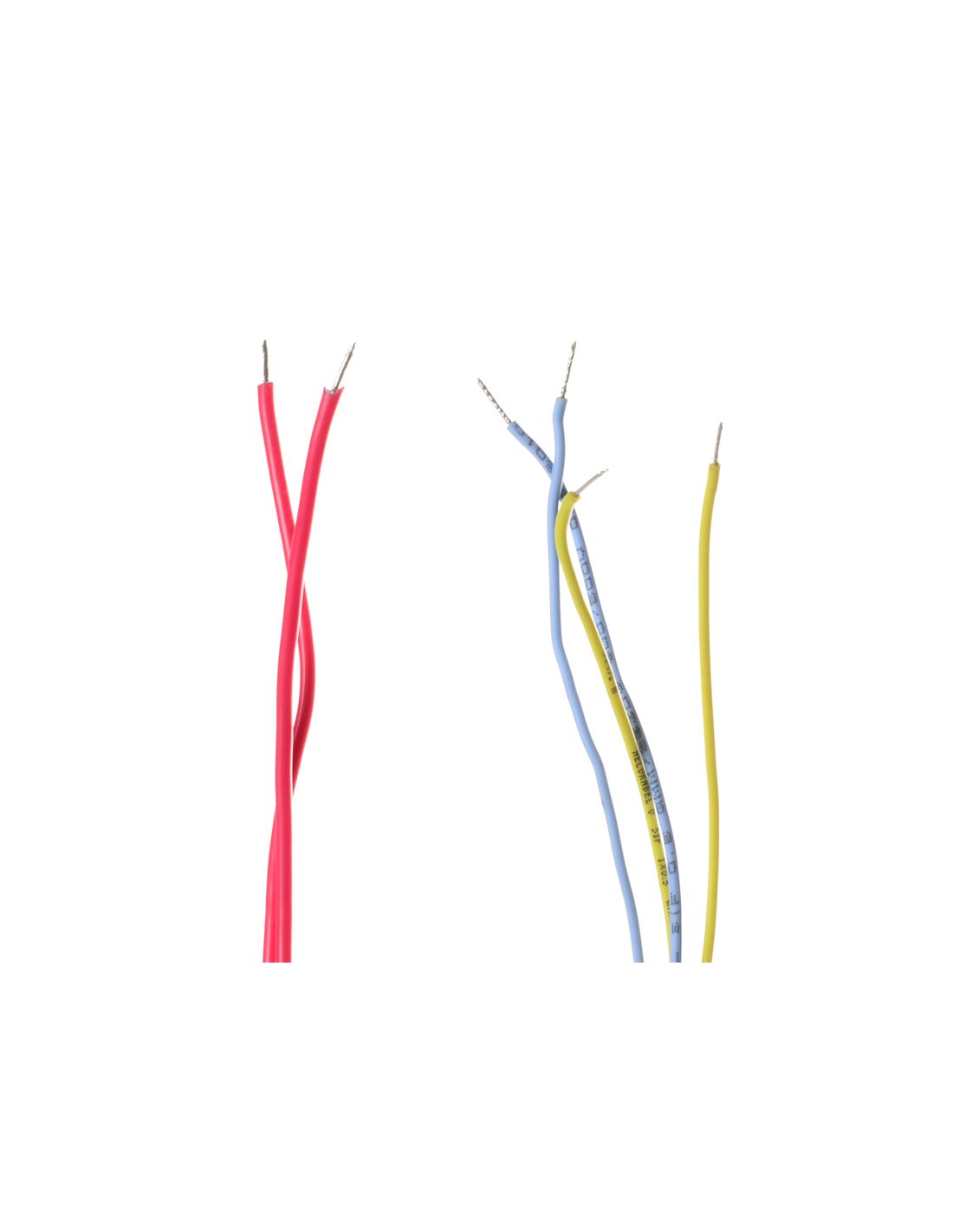

  • wyprowadzenia w postaci przewodów
  • w zestawie: 1x mocujący pierścień metalowy, 2x gumowa podkładka

Charakterystyka:

  • napięcie znamionowe uzwojenia pierwotnego PRI U [V]: 230V
  • napięcie uzwojenia wtórnego pod obciążeniem SEC U [V]: 14V + 14V
  • maksymalny prąd uzwojenia wtórnego SEC I [A]: 0.71A + 0.71A
  • moc: 20W
  • długość wyprowadzeń: 150mm
  • test izolacji: 4kV / 60s
  • klasa izolacji: II
  • klasa cieplna: Ta40B (to40?C, izolacja kl.B 130?C)
  • stopień ochrony: IP00
  • karta katalogowa: 20/TOR 01-1

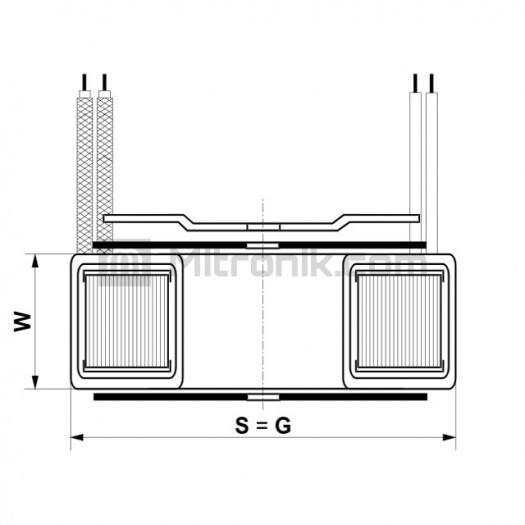

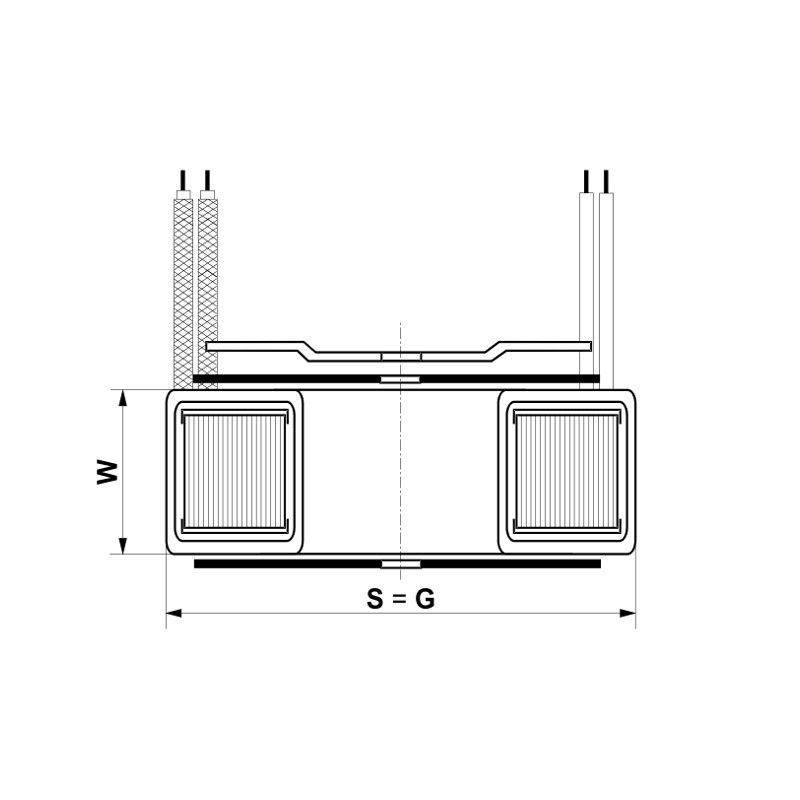

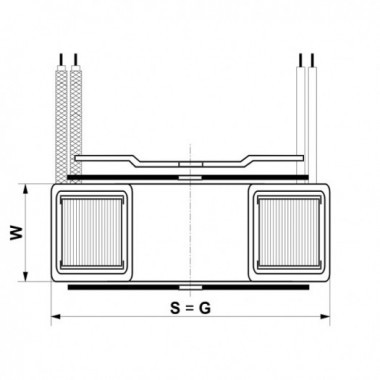

  • wymiary (SxWxG): 70 x 30 x 70 mm
  • waga: 0.4kg

Zastosowanie:

  • zasilanie urządzeń elektronicznych i elektroenergetycznych,
  • w układach automatyki przemysłowej,
  • w technice oświetleniowej,
  • oraz wszelkich urządzeń, które wymagają zasilania prądem zmiennym.
