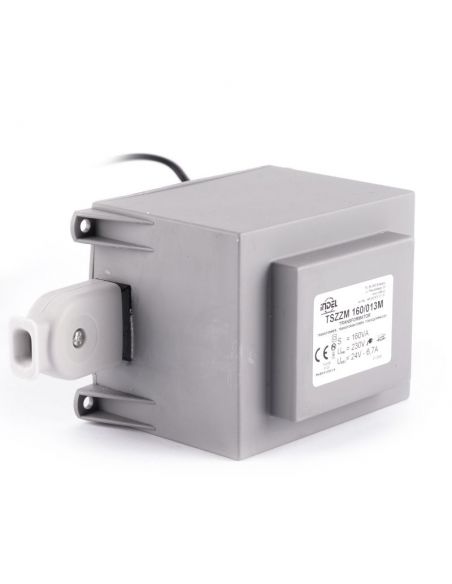

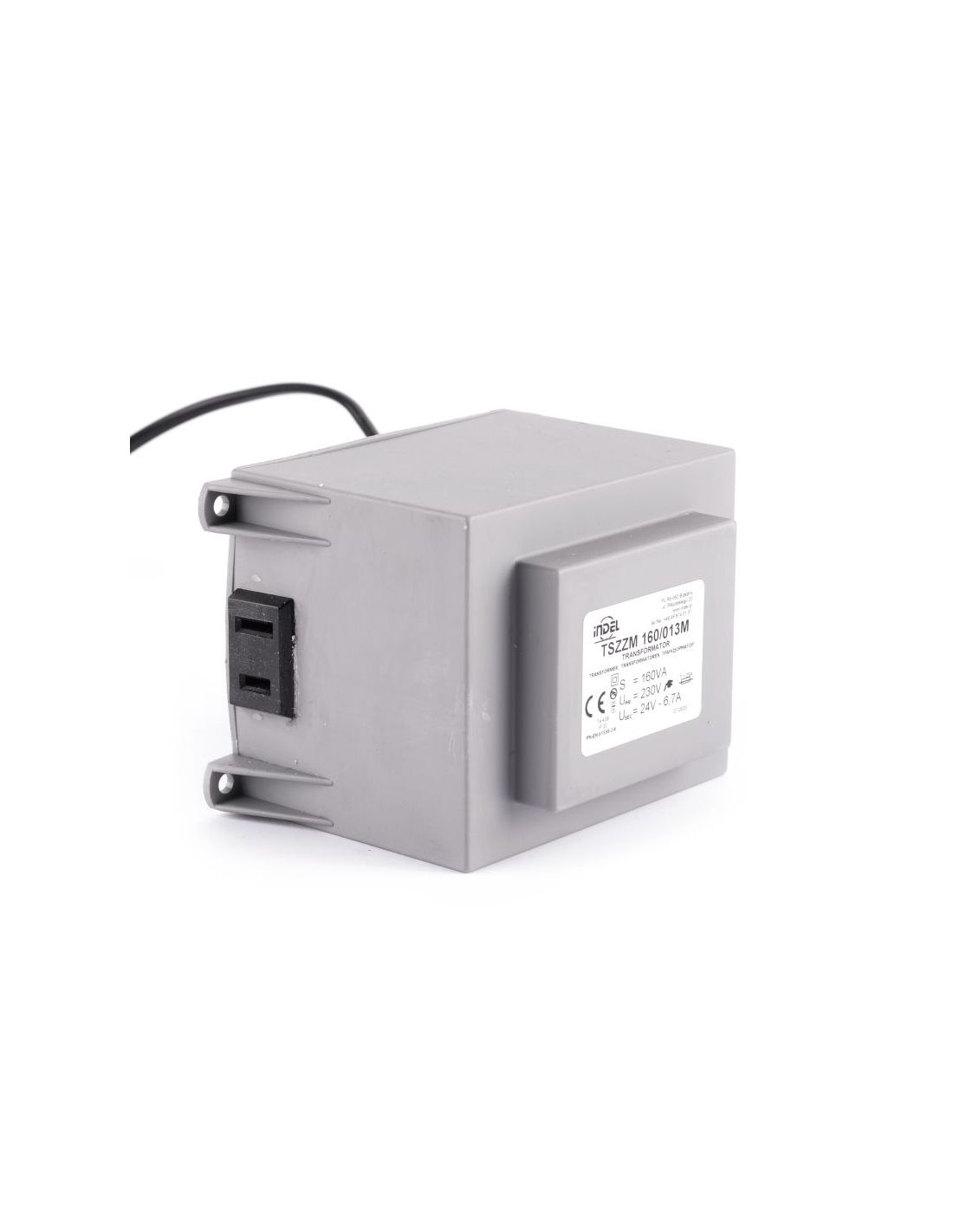

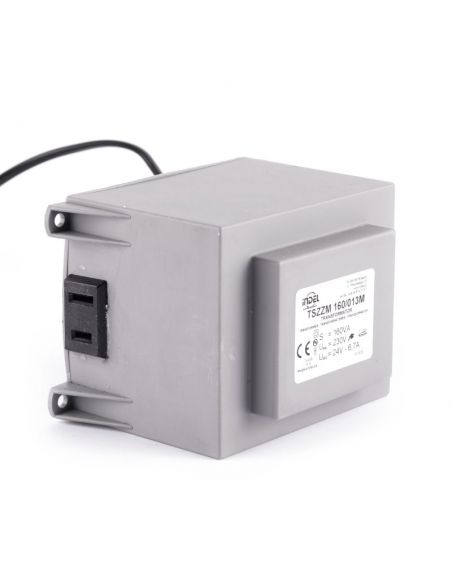

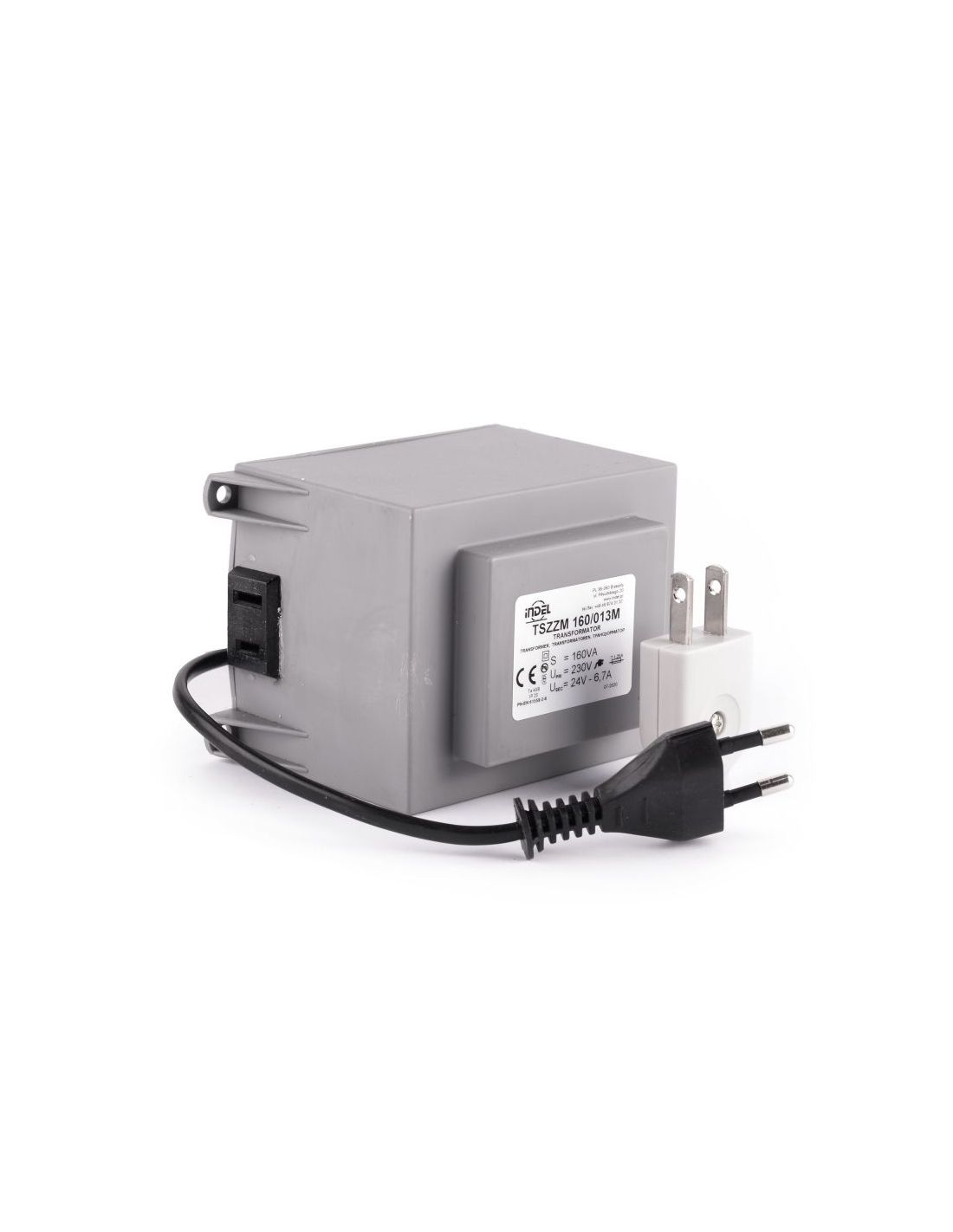

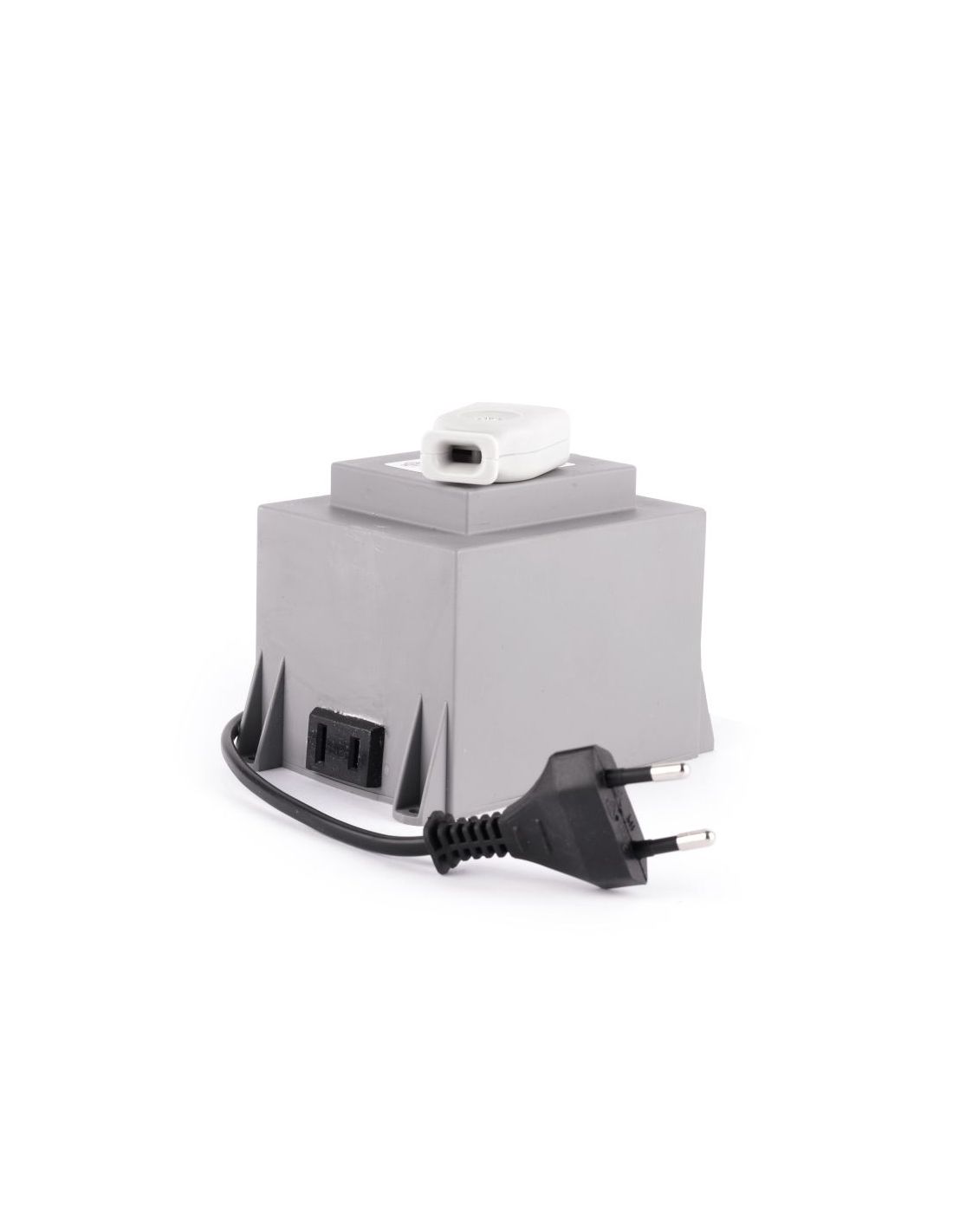

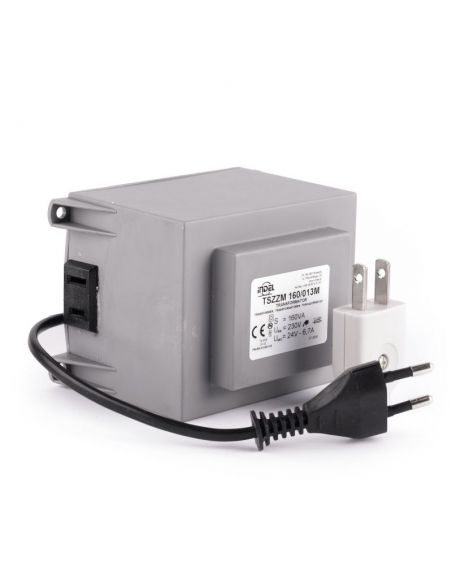

TSZZM 160/013M/5 24V-6,66A
Seria transformatorów sieciowych wykonanych na rdzeniach kształtkowych EI w obudowach z mocowaniem zalewanych żywicą, ze standardowym wyprowadzeniem na listwy zaciskowe.
Powszechnie stosowane w elektronice profesjonalnej i amatorskiej, m.in. do maszyn do cięcia styropianu. Służą do wbudowania w układach zasilających urządzeń elektronicznych i elektroenergetycznych. Dodatkowym ich atutem jest estetyczna obudowa stanowiąca atrakcyjną formę zewnętrzną, która pozwala na większą ochronę mechaniczną. Hermetyczne zalanie żywicą powoduje, iż są odporne na wilgoć i agresywne czynniki zewnętrzne i dlatego z powodzeniem mogą być stosowane na zewnątrz urządzeń i budynków.
Dane techniczne:
- Typ rdzenia: EI 96/46
- Napięcie pierwotne znamionowe: 230V
- Numery końcówek uzwojenia pierwotnego: A-B
- Napięcia wtórne pod obciążeniem: 24V
- Prąd uzwojenia wtórnego: 6,66A
- Numery końcówek uzwojenia wtórnego: C-D, E-F
- Normy: PN-EN 61558
Budowa:
- rdzeń kształtkowy EI
- korpusy cewek z przegrodami wykonane z niepalnego tworzywa wzmocnionego włóknem szklanym
- drut nawojowy miedziany z pojedynczą lub podwójną izolacją w klasie temperaturowej B, F lub H
- zabezpieczenia - większość transformatorów jest nieodporna na zwarcie - należy stosować w obwodach PRI lub SEC wyłączniki termiczne, warystory, bezpieczniki topikowe
- sposób wyprowadzeń listwami zaciskowymi (TSZZM), przewodami lub innymi według uzgodnień
- estetyczna plastikowa obudowa z niepalnego tworzywa wzmocnionego włóknem szklanym
- zalewa z żywicy hemoutwardzalnej niepalnej UL 94 V0
- elementy mocujące - uchwyty lub rączki w wersji przenośnej
