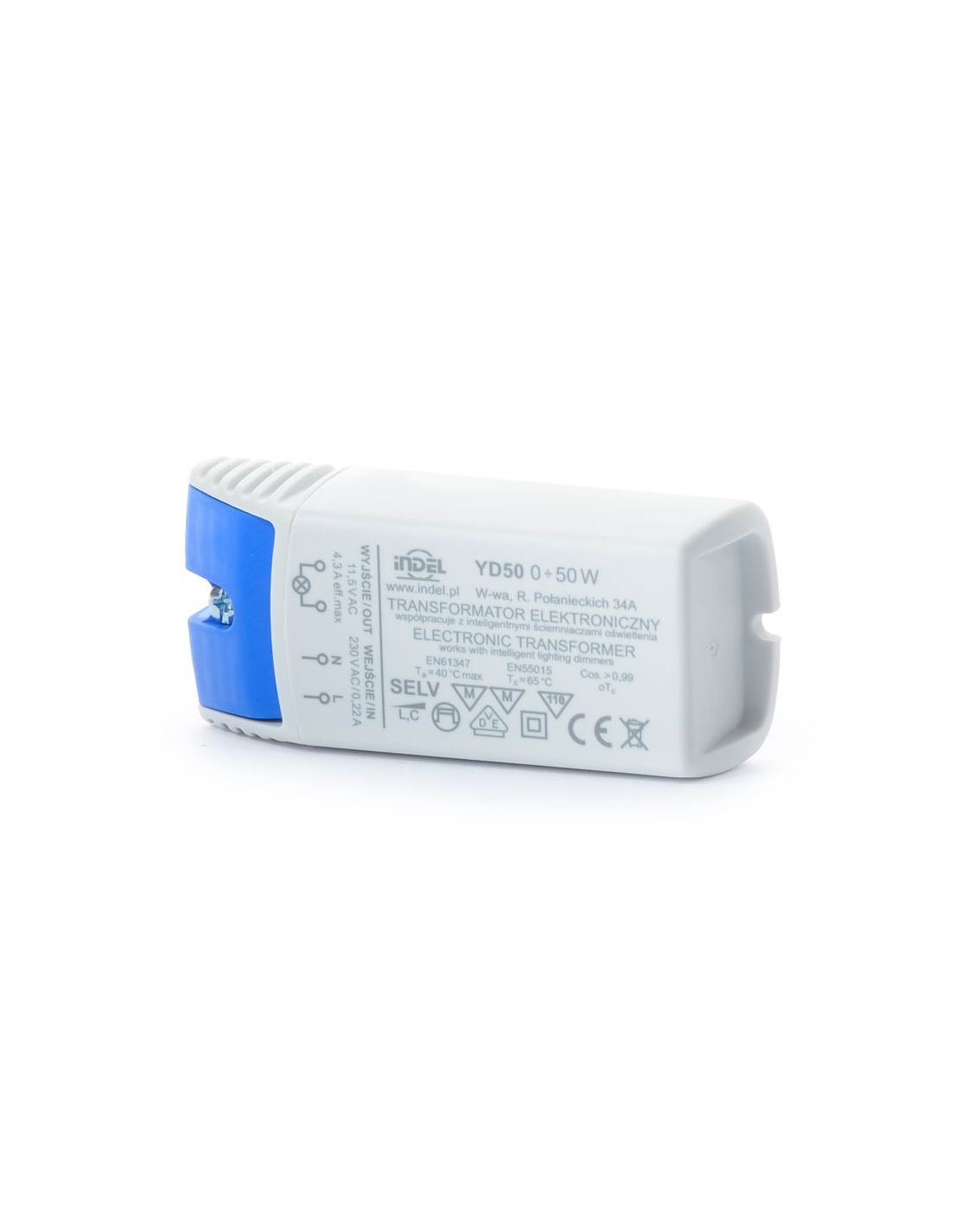

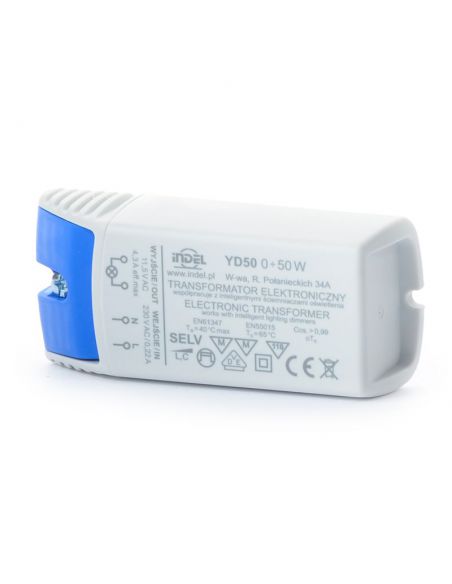

Transformator elektroniczny

Przeznaczony do zasilania niskonapięciowych żarówek halogenowych. Dzięki niewielkim rozmiarom, małej wadze oraz niezawodności ułatwia konstruowanie nowoczesnych i energooszczędnych systemów oświetlenia.

Charakterystyka:

• napięcie wejściowe: 230VAC ±10% (50/60Hz)
• pobór prądu: 0.22A
• współczynnik mocy: 0.99
• maksymalny prąd wyjściowy: 4.3A
• moc maksymalna: 50W
• możliwość pracy ze ściemniaczem: tak
• napięcie wyjściowe: 11.5VAC

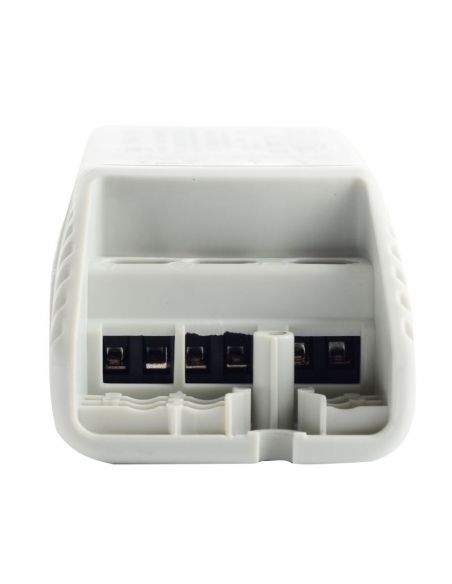

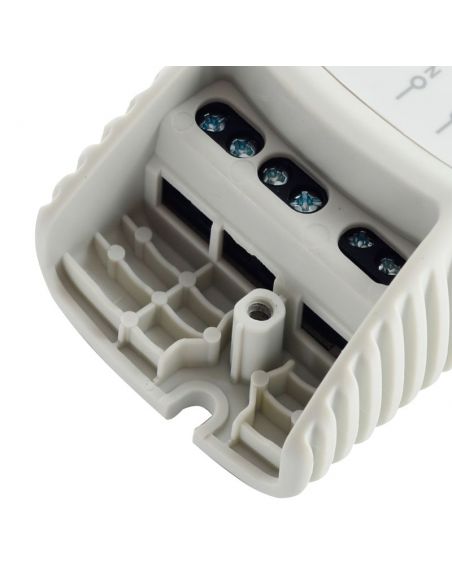

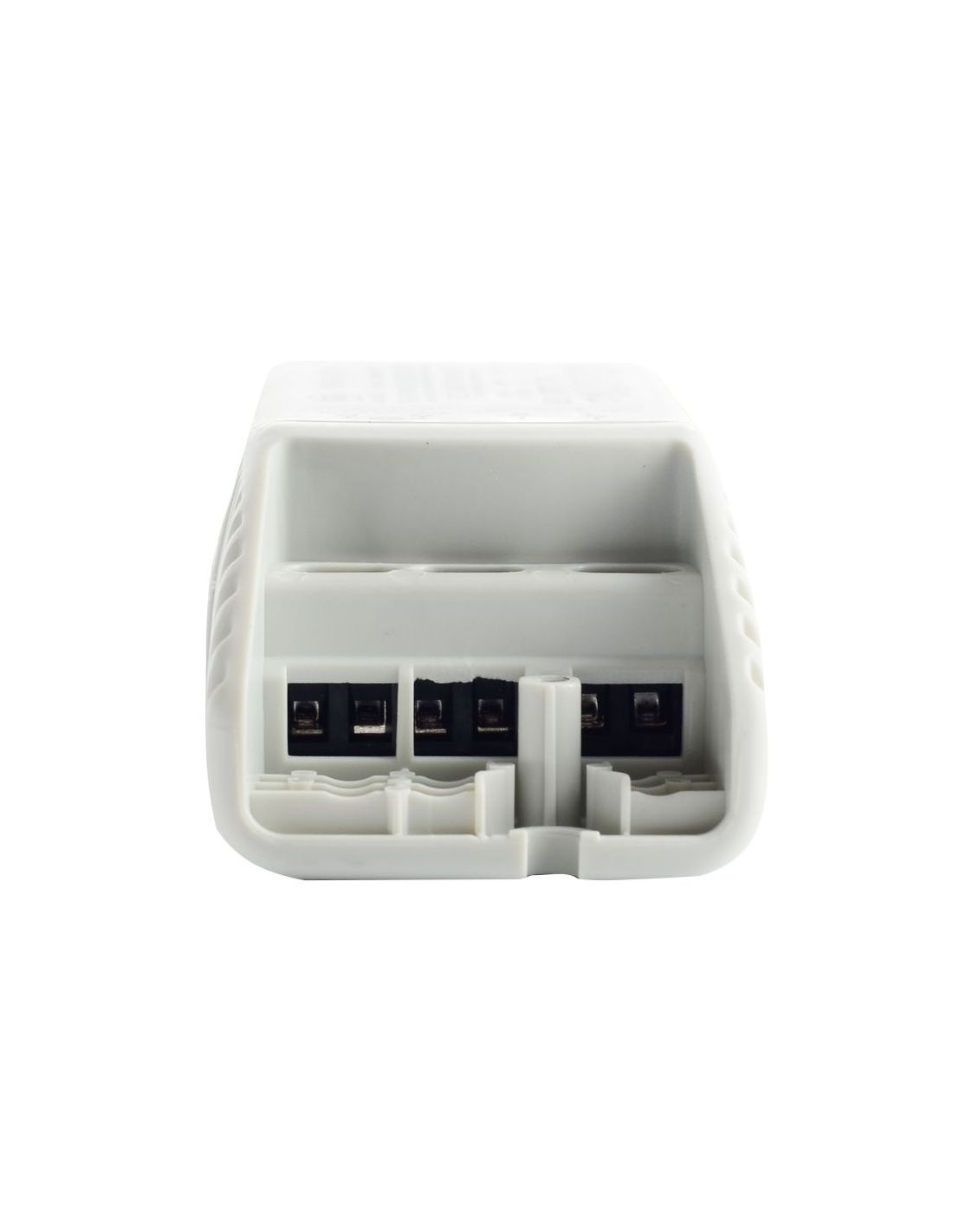

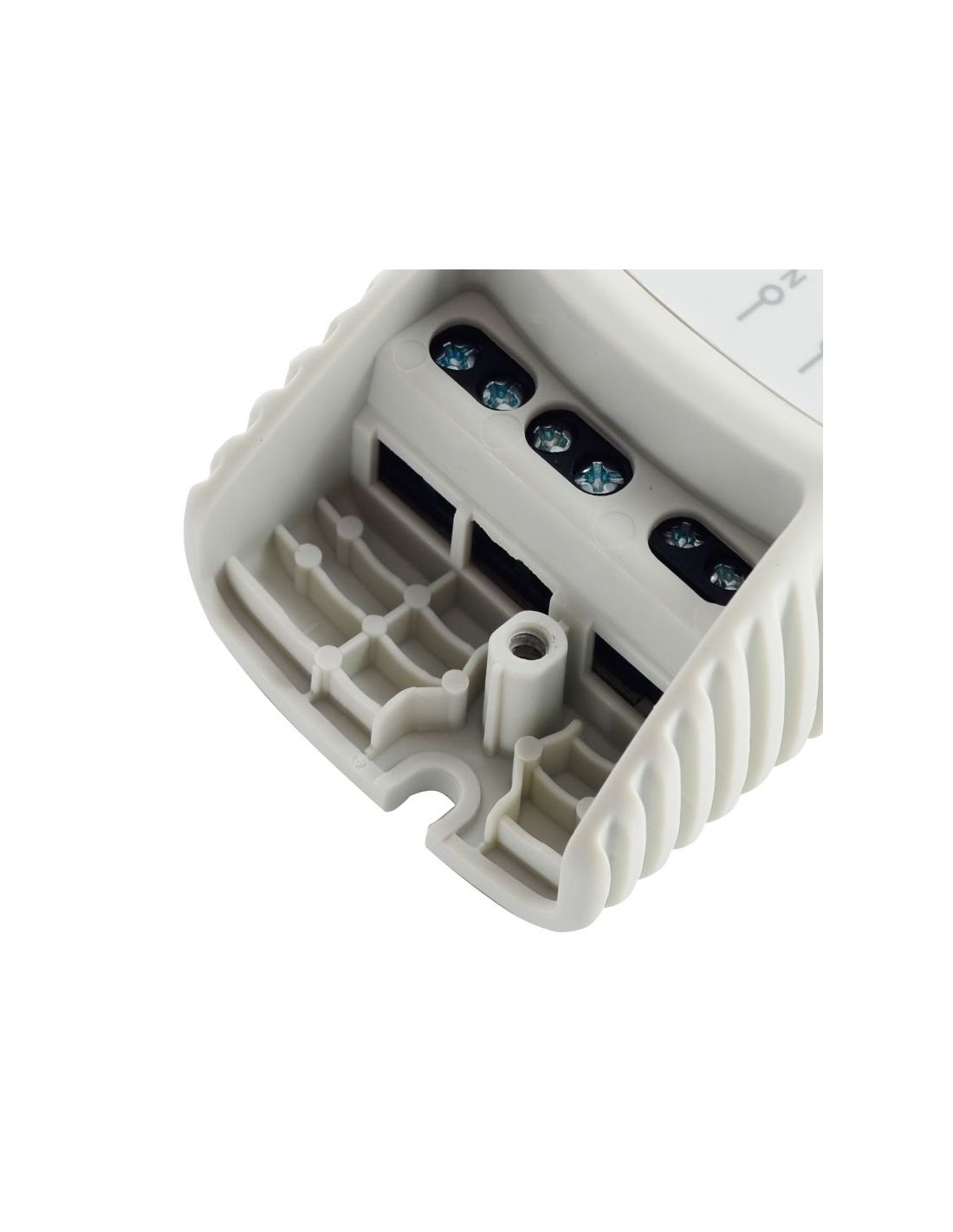

• złącza: śrubowe
• wejście: przewód 2 x 0.5mm2
• wyjście: 2 przewody 1mm2
• zabezpieczenia: przeciwzwarciowe, przeciwprzepięciowe, przeciwprzeciążeniowe, termiczne powrotne (wyłączenie przy 100°C)
• klasa izolacji: II
• klasa szczelności: IPX7
• zakres temperatury pracy: 0 ~ 40°C

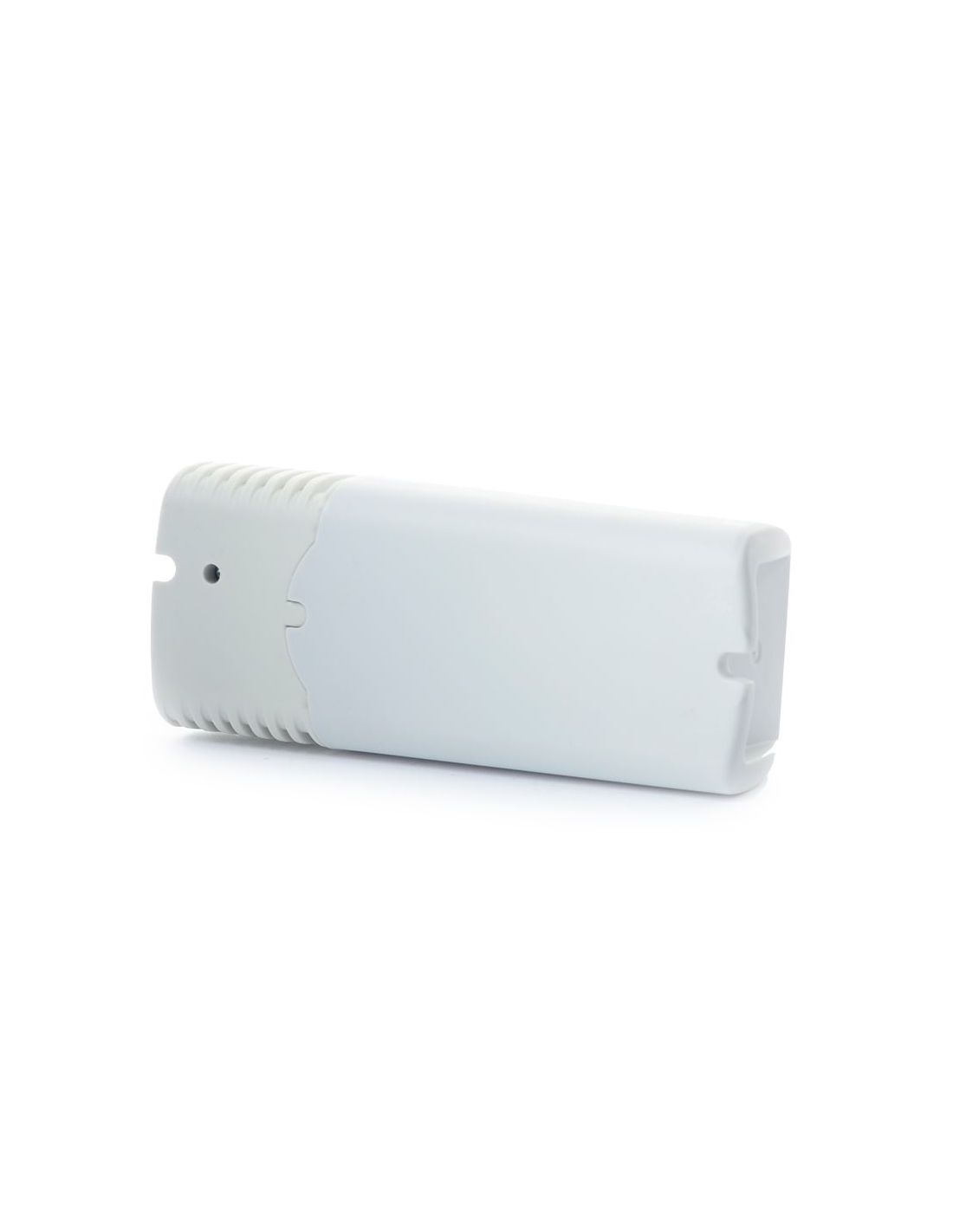

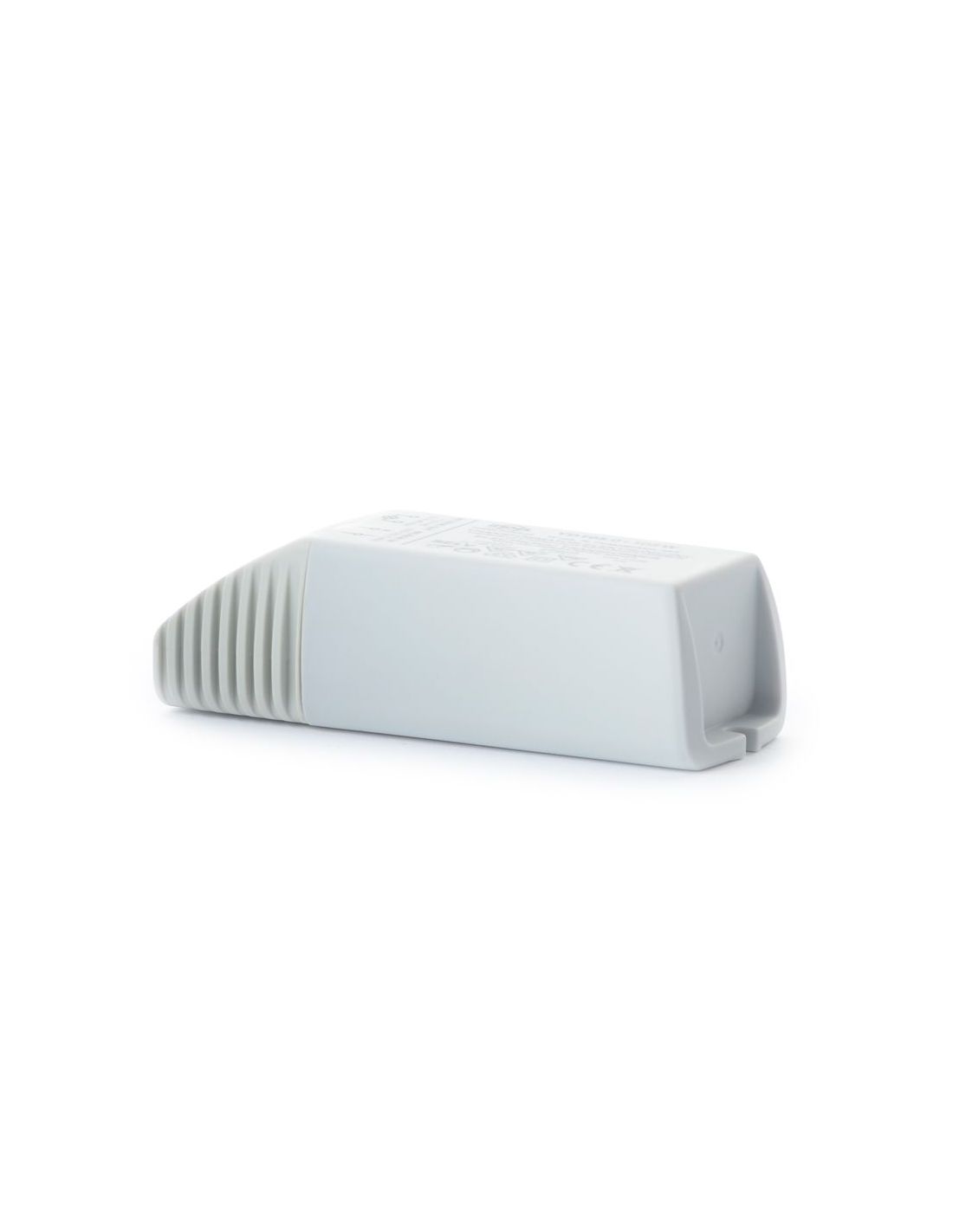

• typ obudowy: EC 05
• normy: PN-EN 61046, PN-EN 55015
• wymiary (SxWxG): 96 x 28 x 42 mm
• waga: 80g

Konstrukcja transformatorów umożliwia:

• podłączenie dowolnego obciążenia np. 1 W w przypadku zastosowania diodowych źródeł światła,
• podłączenie wielu transformatorów do jednego ściemniacza,
• podłączenie do pojedynczego zacisku przewodu o przekroju 4 mm2
• zamontowanie w zabudowach wnękowych przy nieustalonej klasie palności podłoża np. meble,
• błyskawiczny montaż bez dodatkowych materiałów

Transformator YD wyposażone są w:

• układ zapewniający współpracę za ściemniaczami oświetlenia,
• zabezpieczenia przeciwzwarciowe,
• zabezpieczenie przeciwprzeciążeniowe (obciążenie > 200% Pn),
• zabezpieczenie przeciwprzepięciowe,
• zabezpieczenie termiczne powracalne (temp. wył. ≥100°C)
