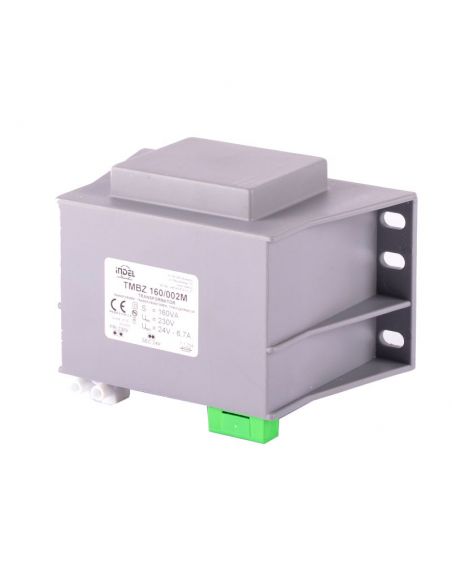

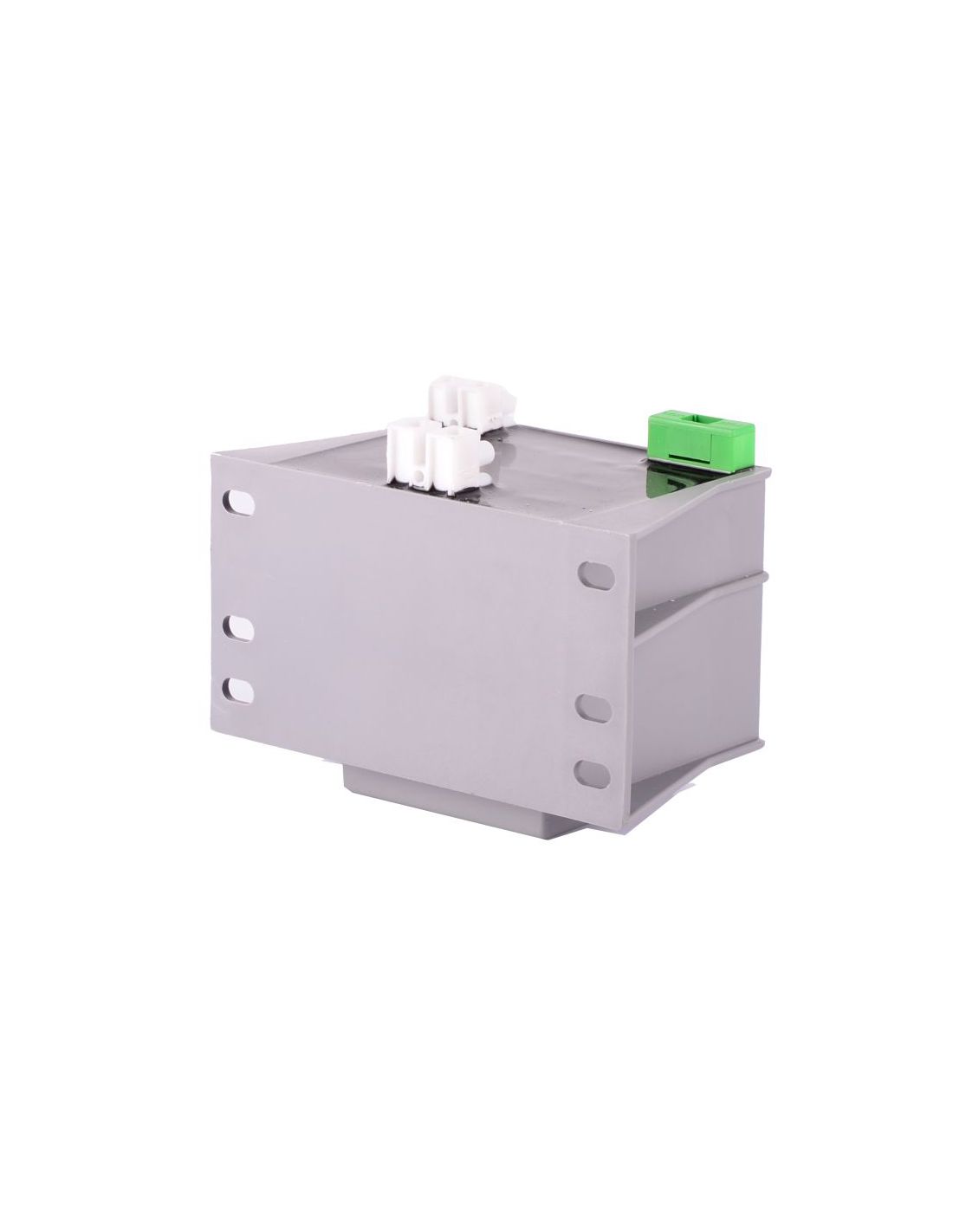

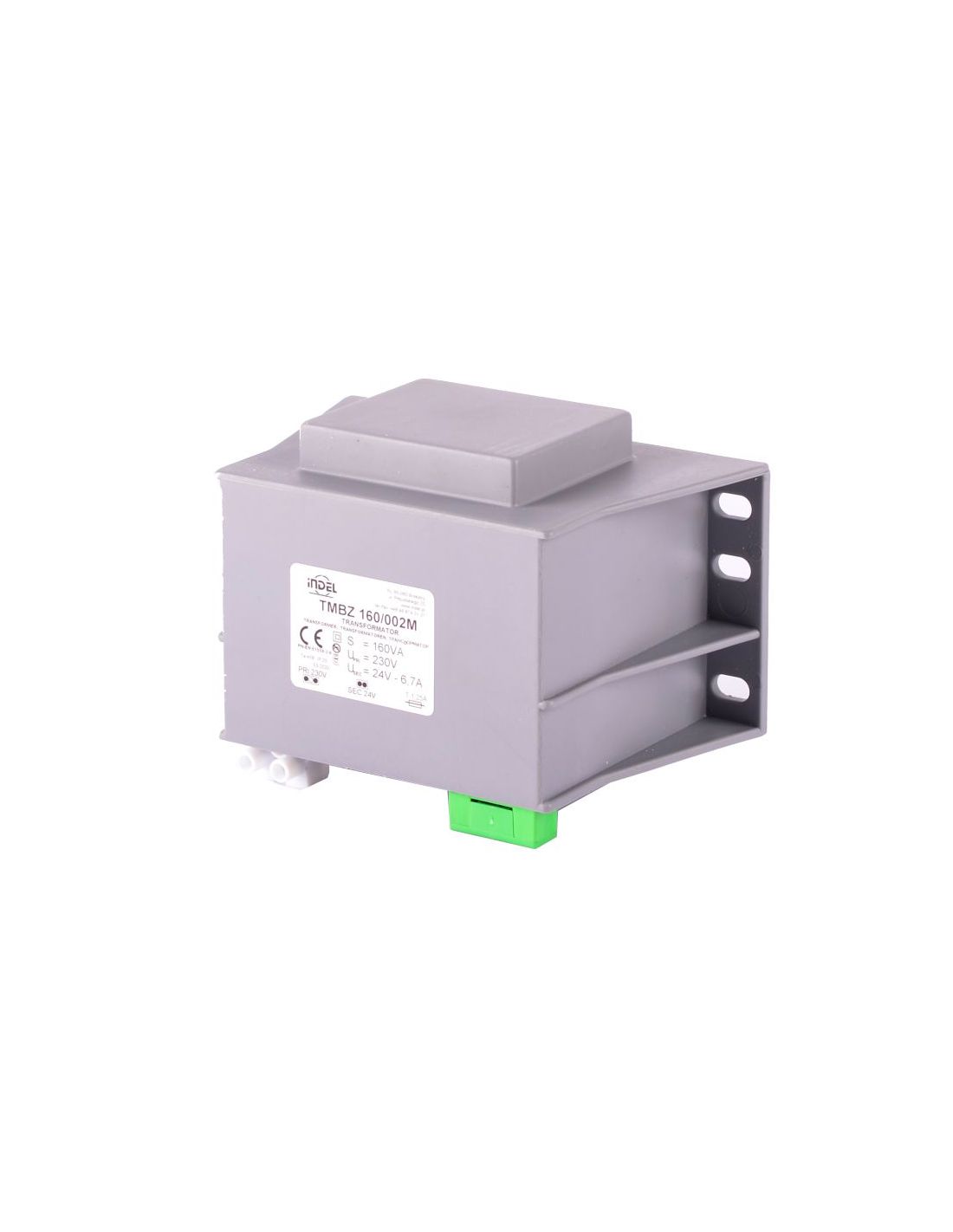

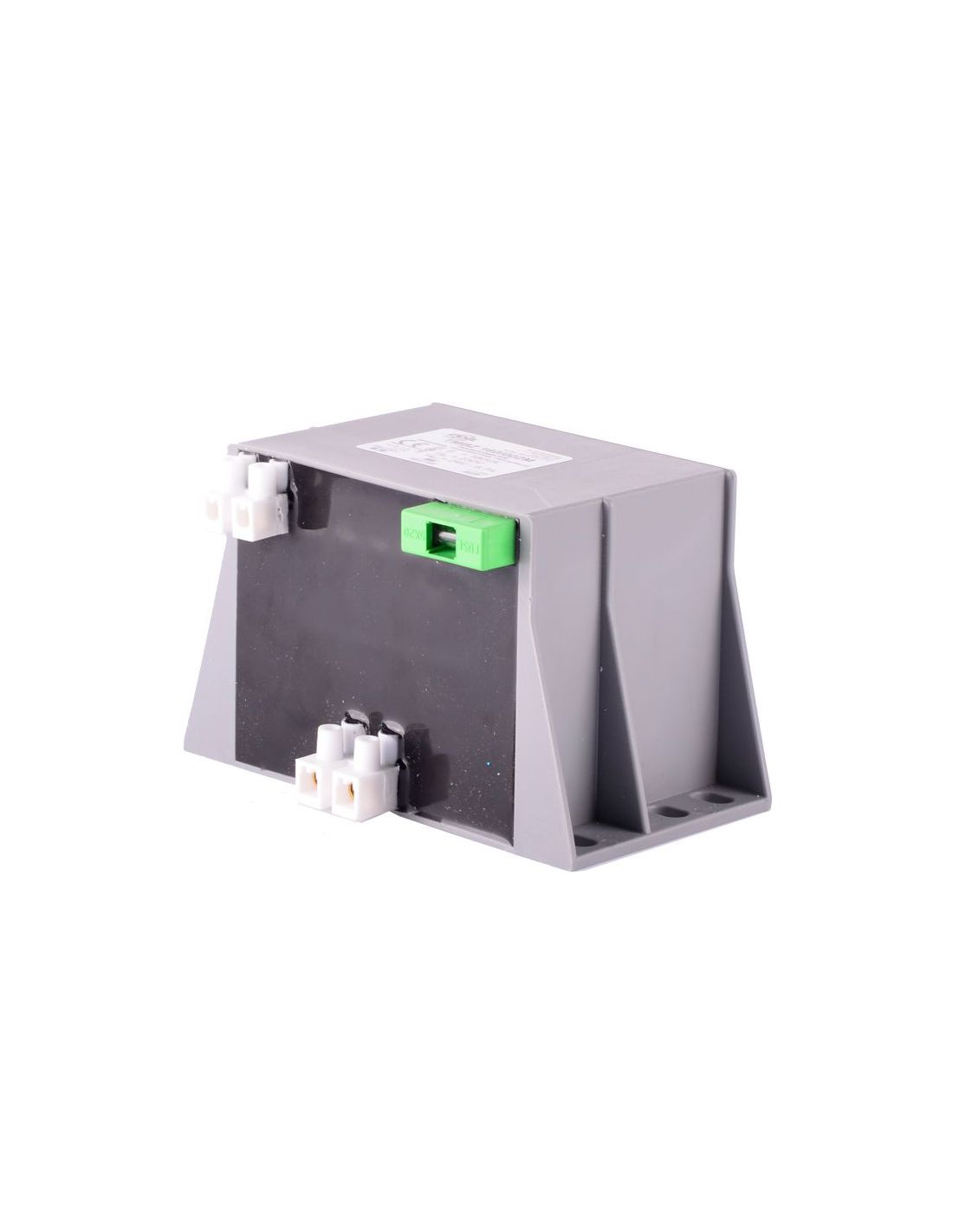

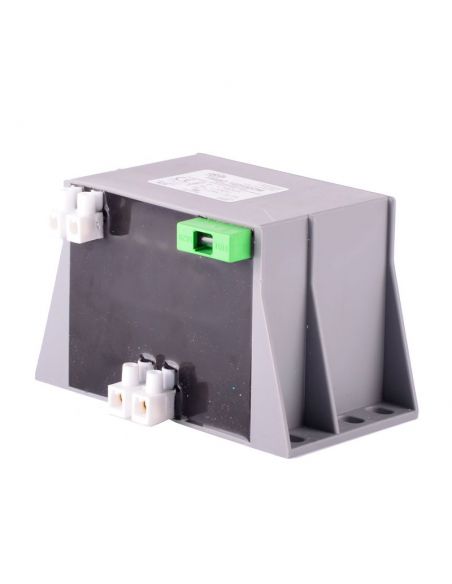

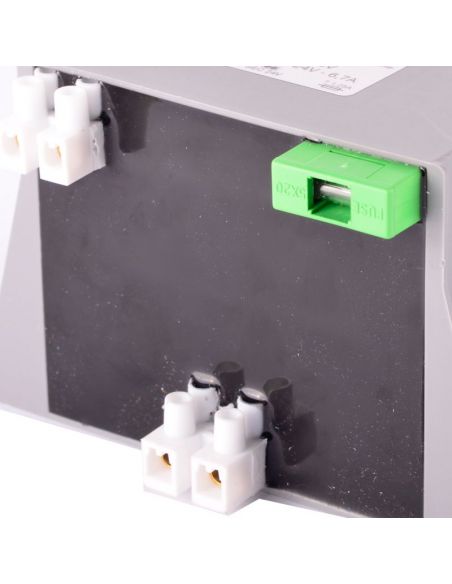

Transformator sieciowy z mocowaniem, wykonany z użyciem rdzenia kształtkowego EI.
- korpus jednokomorowy wykonany z niepalnego poliamidu wzmocnionego włóknem szklanym UL 94 VO
- uzwojenia nawinięte drutem miedzianym z pojedynczą lub podwójną izolacją w klasie temperaturowej B, F lub H
- izolacja z estrofolu lub preszpanu
- impregnacja lakierem izolacyjnym
- mocowanie śrubowe na podstawie wspierającej
Przeznaczenie:
- układy zasilania urządzeń elektronicznych
- układy zasilania urządzeń elektroenergetycznych
- instalacje przemysłowe
Budowa:
- rdzeń kształtkowy EI
- korpus dwukomorowy z przegrodą (TSM, TSMS) lub jednokomorowy (TMB, TMBS) wykonany z niepalnego poliamidu wzmocnionego włóknem szklanym UL 94 VO
- drut nawojowy miedziany z pojedynczą lub podwójną izolacją w klasie temperaturowej B, F lub H
- materiał izolacyjny estrofol lub preszpan
- impregnat lakier elektroizolacyjny
- zabezpieczenia - brak - należy stosować w obwodach PRI lub SEC wyłączniki termiczne, warystory, bezpieczniki topikowe

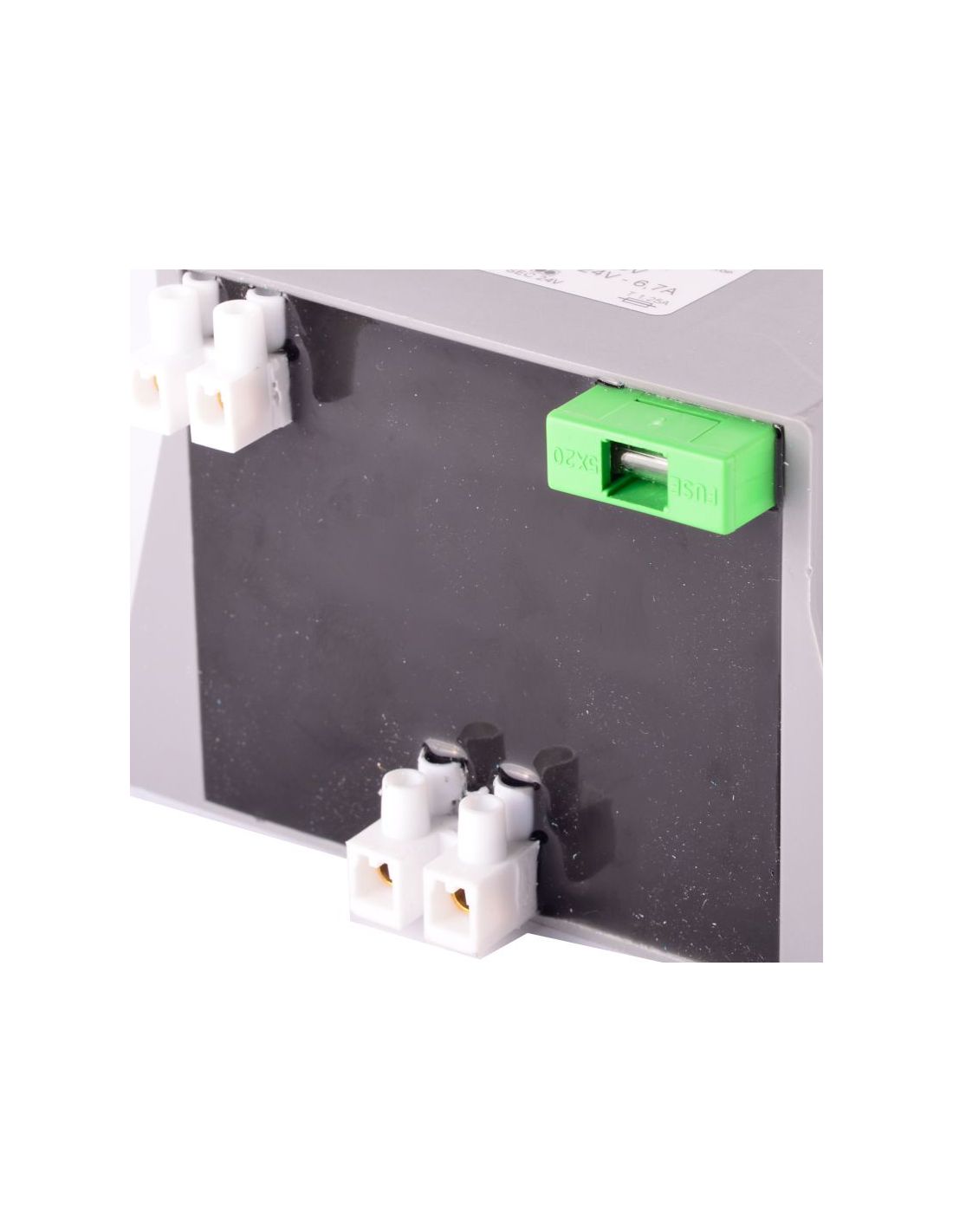

- sposób wyprowadzeń przewodami, listwami zaciskowymi oraz innymi według uzgodnień
- elementy mocujące - wsporniki i uchwyty na szynę DIN
Dane techniczne:
- napięcie znamionowe uzwojenia pierwotnego PRI U [V]: 230
- napięcie uzwojenia wtórnego pod obciążeniem SEC U [V]: 24V
- maksymalny prąd uzwojenia wtórnego SEC I [A]: 4,4A
- Moc: 100W
- test izolacji: 4kV / 60s
- klasa izolacji: I
- klasa cieplna: Ta40B (temp. otoczenia 40ºC, izolacja klasy B 130ºC)
- stopień ochrony: IP00
- wymiary (SxWxG): 120 x 75 x 88 mm
- waga: 2,3kg
