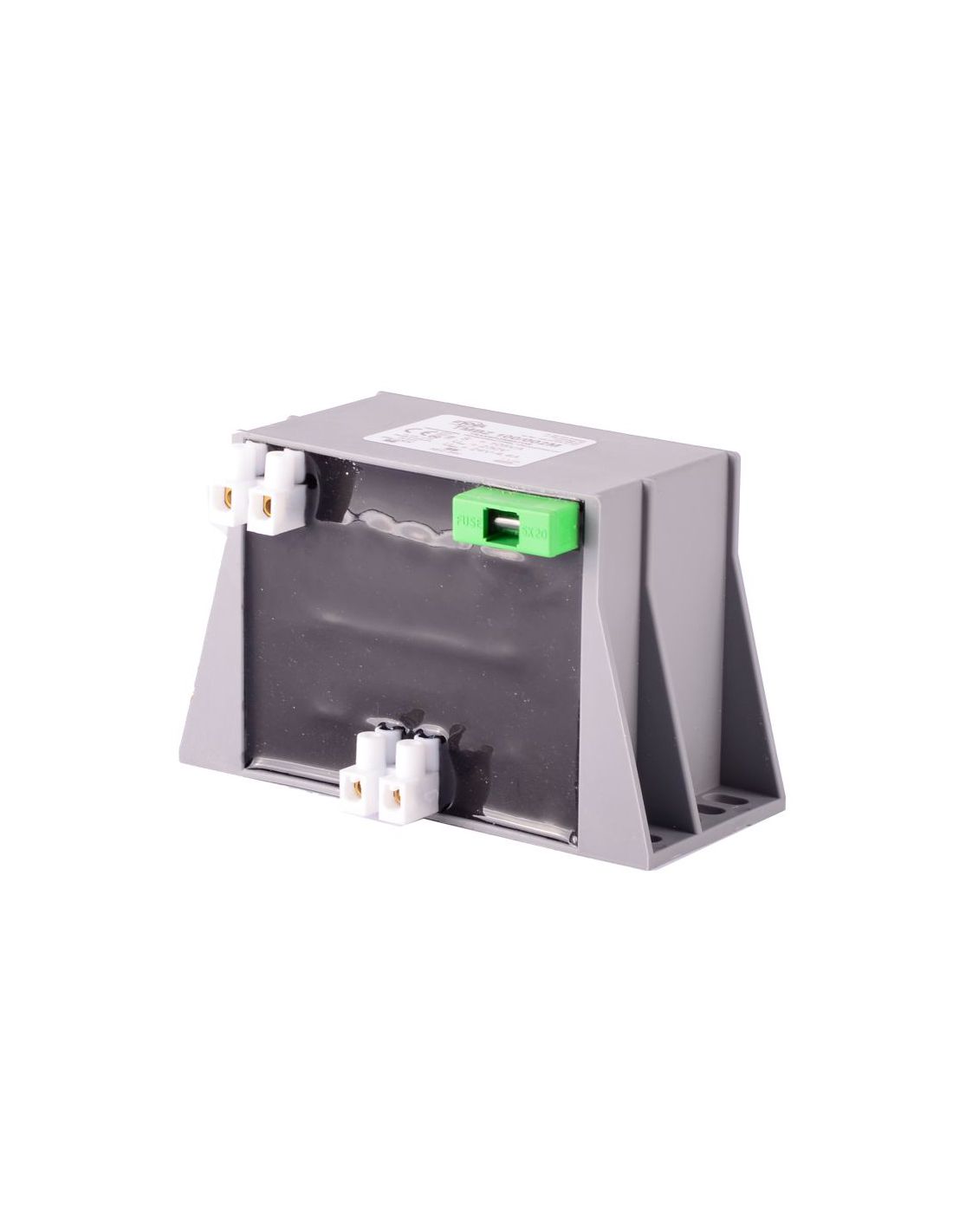

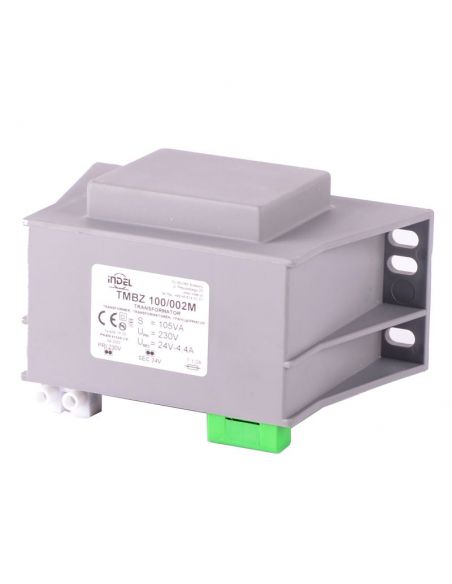

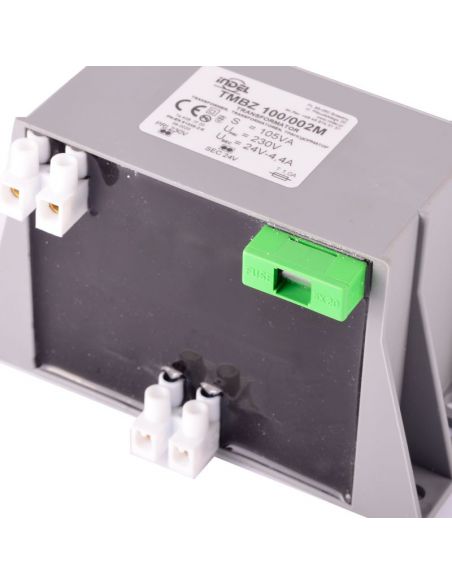

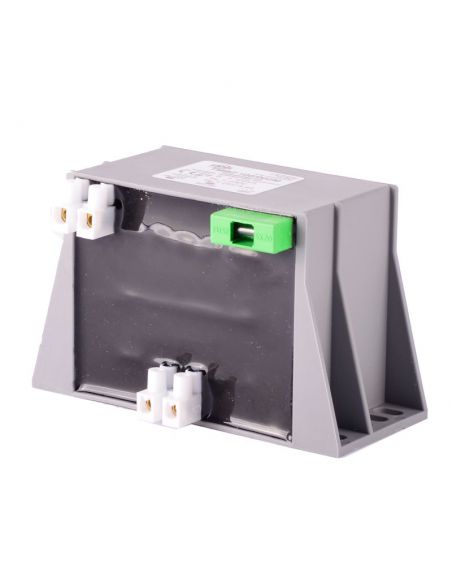

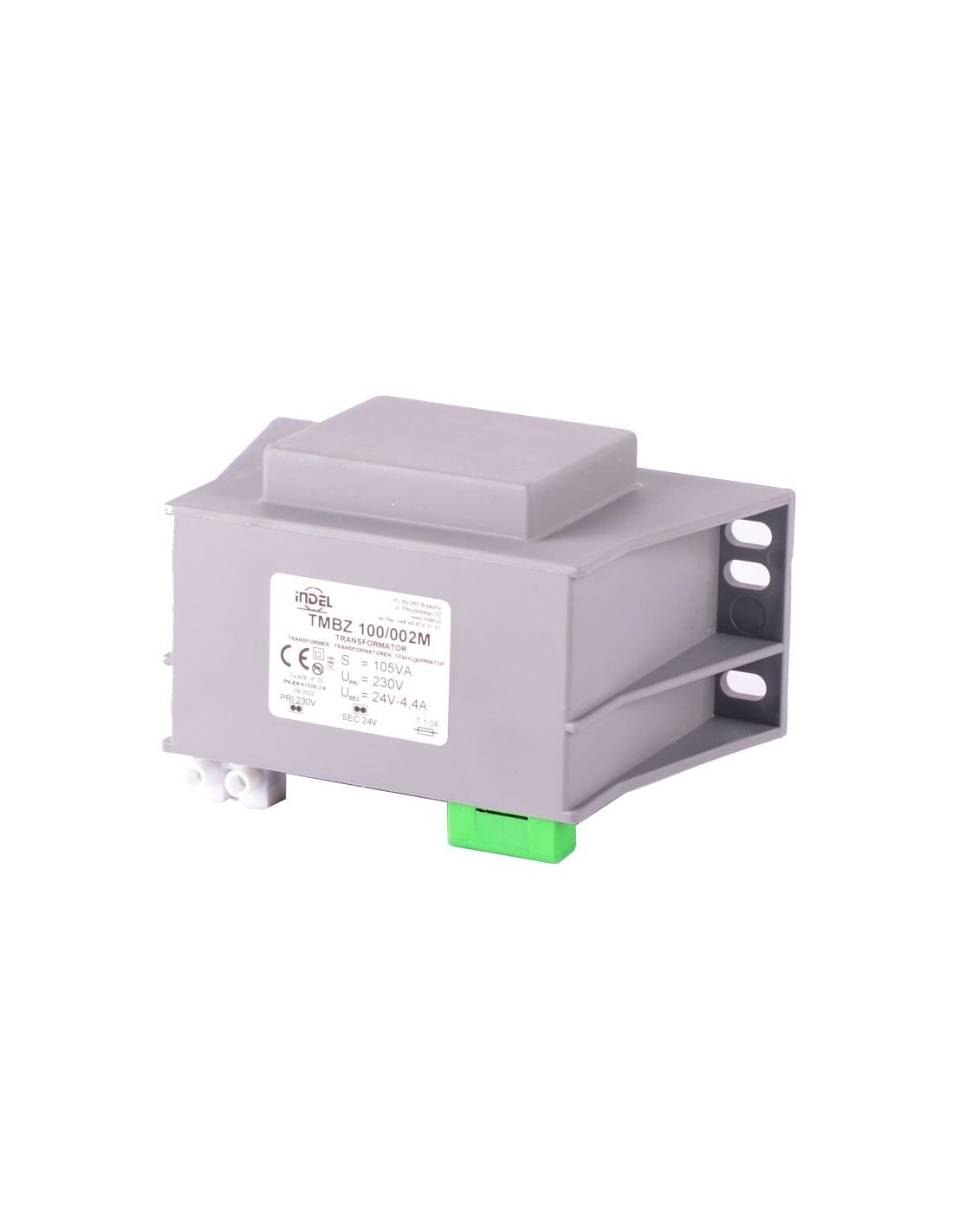

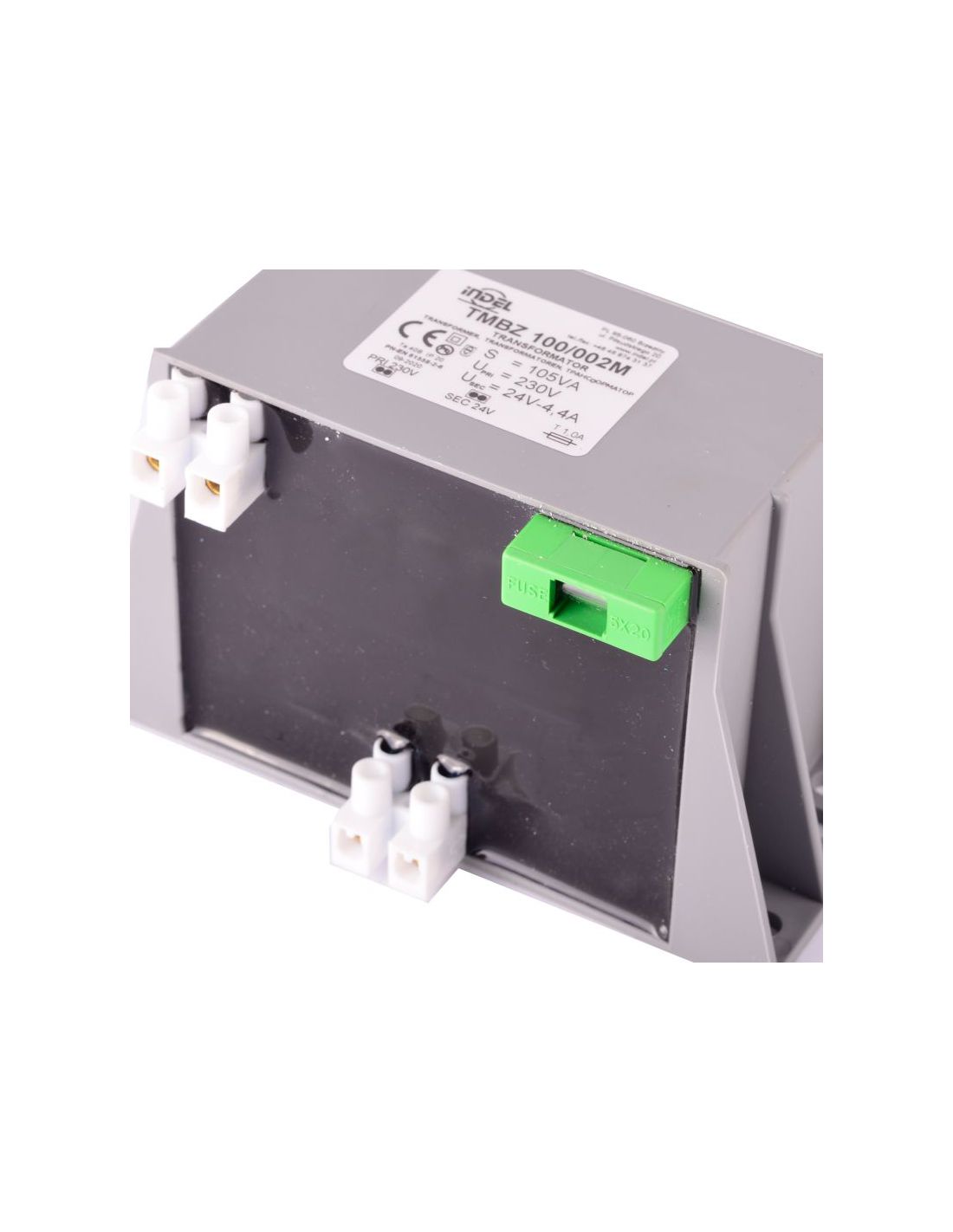

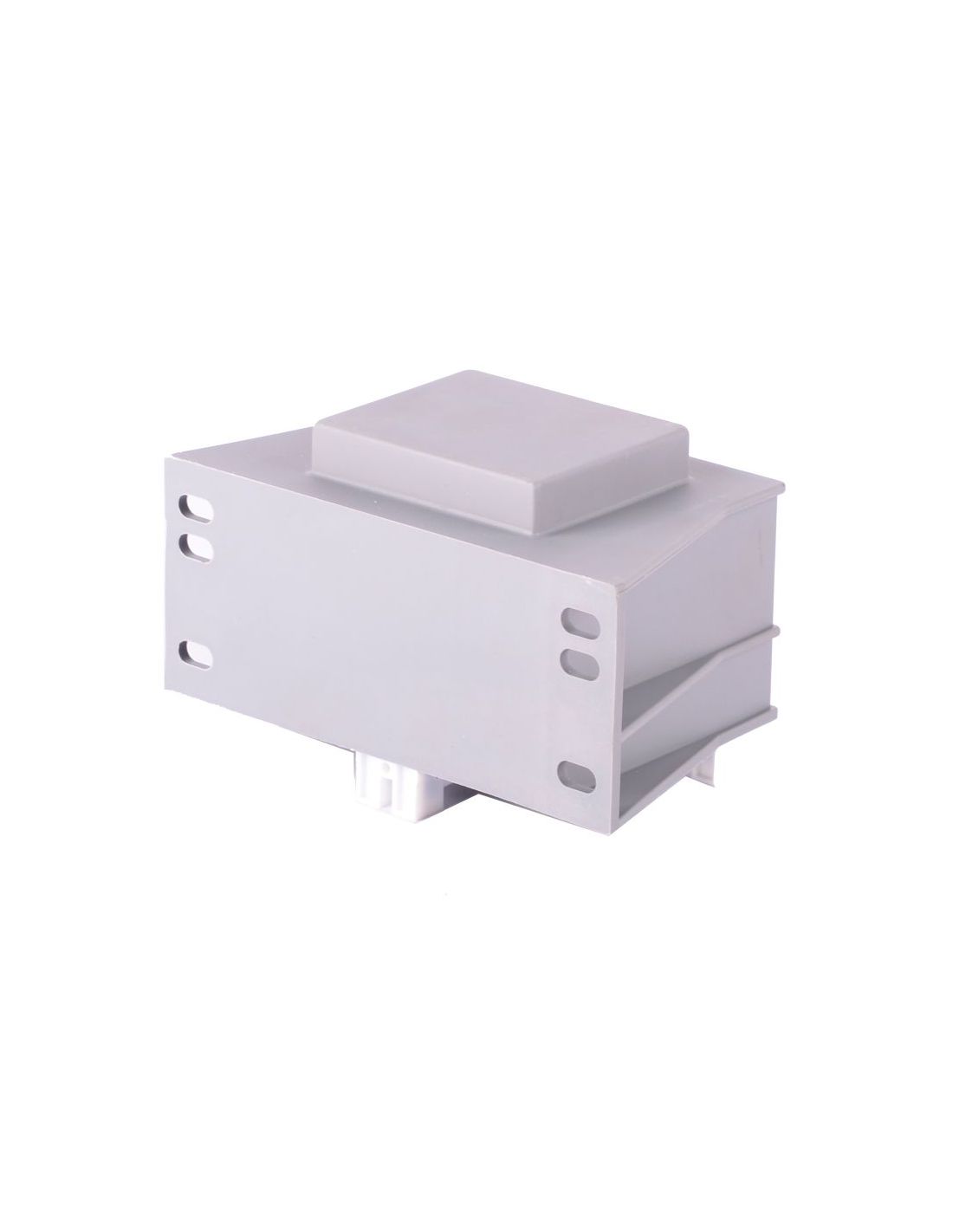

TMBZ 100/002M 230V/24V-4,17A

Transformator sieciowy z mocowaniem, wykonany z użyciem rdzenia kształtkowego EI.

• korpus jednokomorowy wykonany z niepalnego poliamidu wzmocnionego włóknem szklanym UL 94 VO
• uzwojenia nawinięte drutem miedzianym z pojedynczą lub podwójną izolacją w klasie temperaturowej B, F lub H
• izolacja z estrofolu lub preszpanu
• impregnacja lakierem izolacyjnym
• mocowanie śrubowe na podstawie wspierającej

Przeznaczenie:

• układy zasilania urządzeń elektronicznych
• układy zasilania urządzeń elektroenergetycznych
• instalacje przemysłowe

Budowa:

• rdzeń kształtkowy EI
• korpus dwukomorowy z przegrodą (TSM, TSMS) lub jednokomorowy (TMB, TMBS) wykonany z niepalnego poliamidu wzmocnionego włóknem szklanym UL 94 VO
• drut nawojowy miedziany z pojedynczą lub podwójną izolacją w klasie temperaturowej B, F lub H
• materiał izolacyjny estrofol lub preszpan
• impregnat lakier elektroizolacyjny
• zabezpieczenia - brak - należy stosować w obwodach PRI lub SEC wyłączniki termiczne, warystory, bezpieczniki topikowe
• sposób wyprowadzeń przewodami, listwami zaciskowymi oraz innymi według uzgodnień
• elementy mocujące - wsporniki i uchwyty na szynę DIN

Dane techniczne:

• napięcie znamionowe uzwojenia pierwotnego PRI U [V]: 230
• napięcie uzwojenia wtórnego pod obciążeniem SEC U [V]: 24V
• maksymalny prąd uzwojenia wtórnego SEC I [A]: 4,4A
• Moc: 100W
• test izolacji: 4kV / 60s
• klasa izolacji: I
• klasa cieplna: Ta40B (temp. otoczenia 40ºC, izolacja klasy B 130ºC)
• stopień ochrony: IP00
• wymiary (SxWxG): 121 x 75 x 74 mm
• waga: 1,75kg
